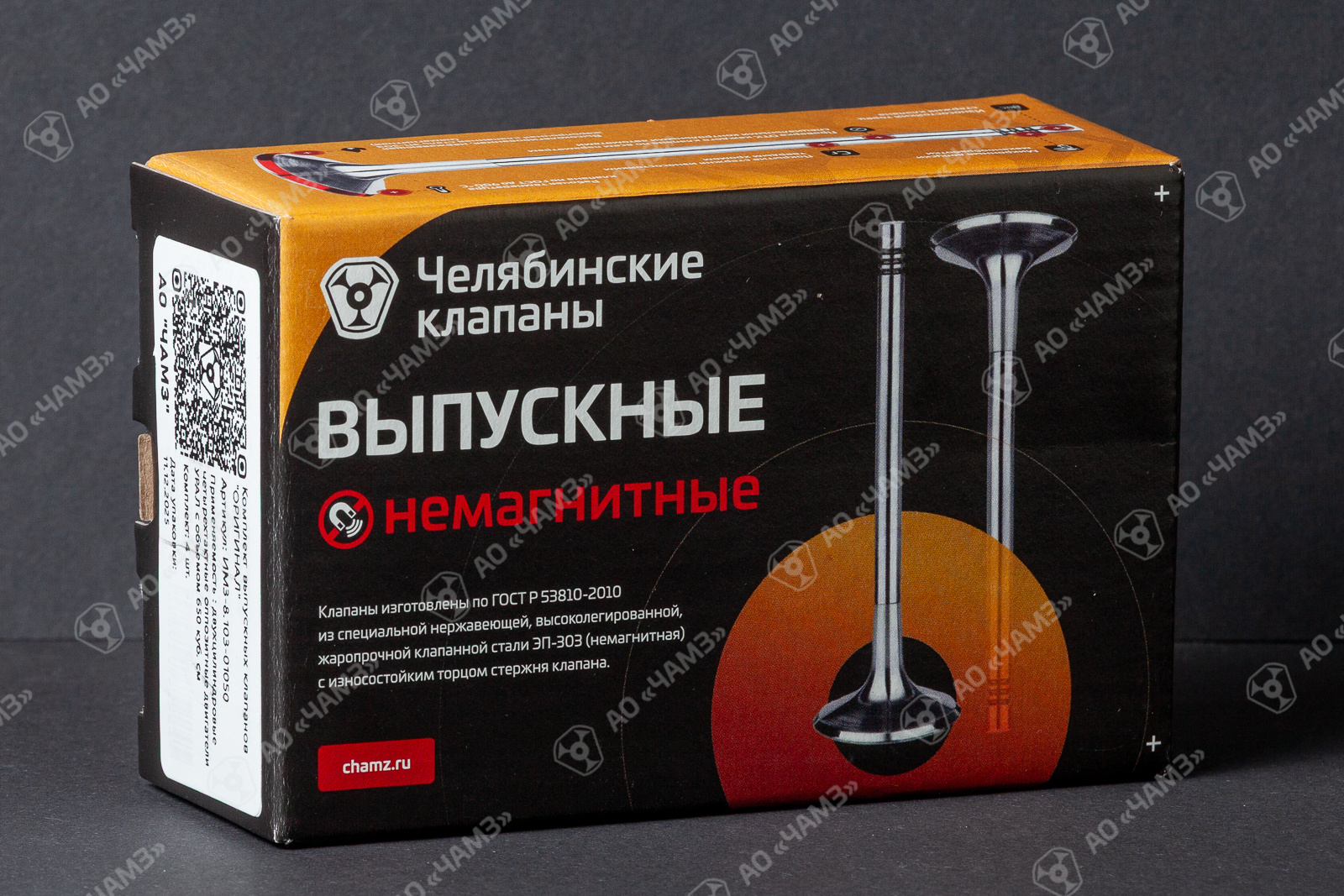

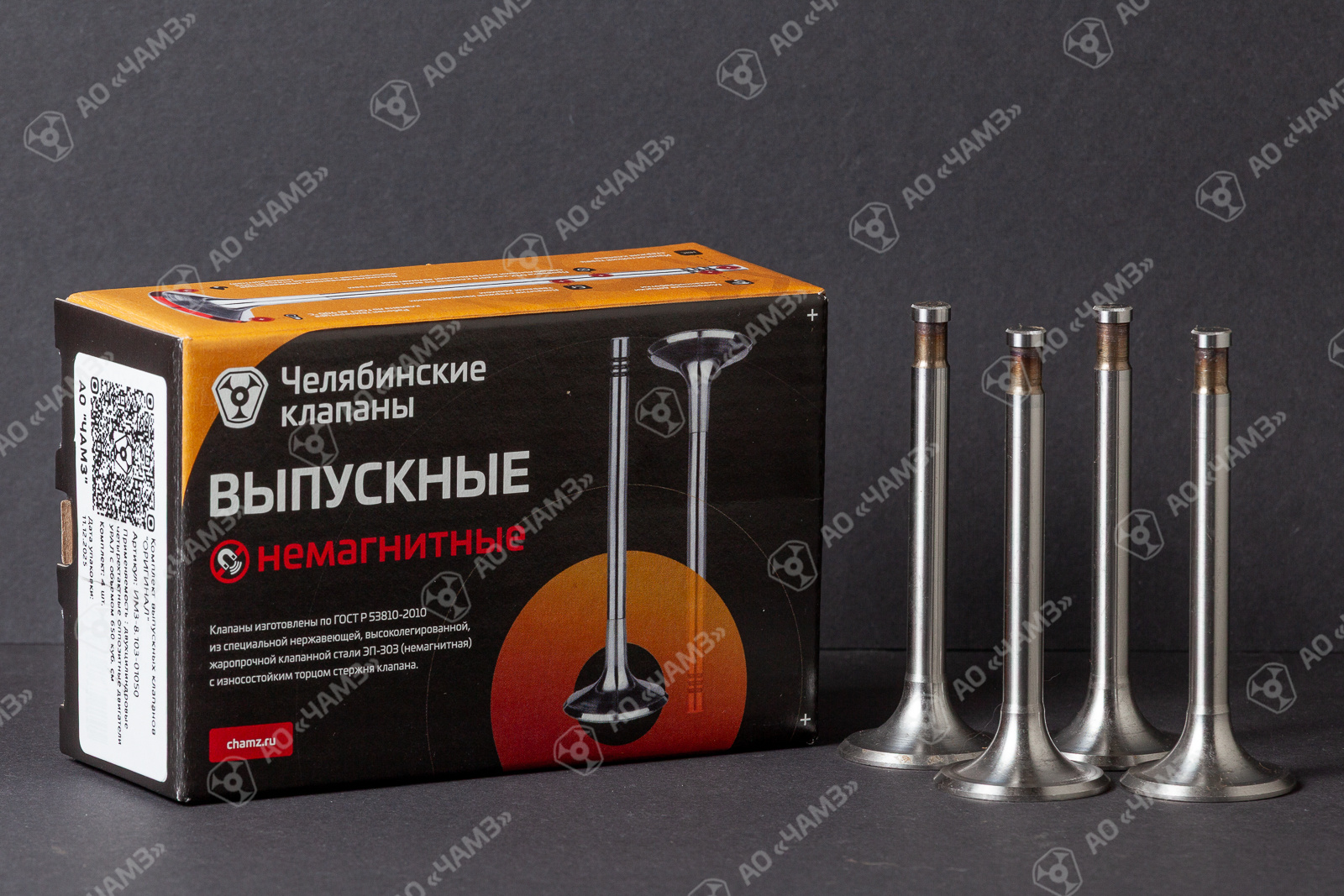

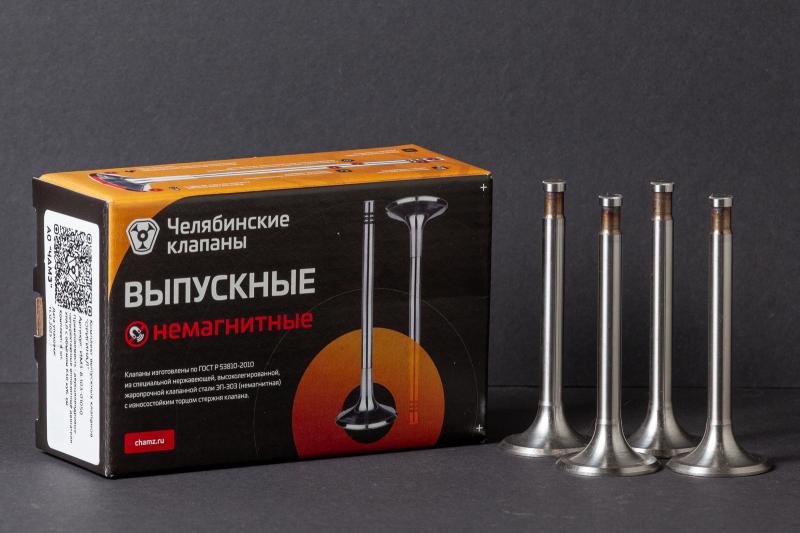

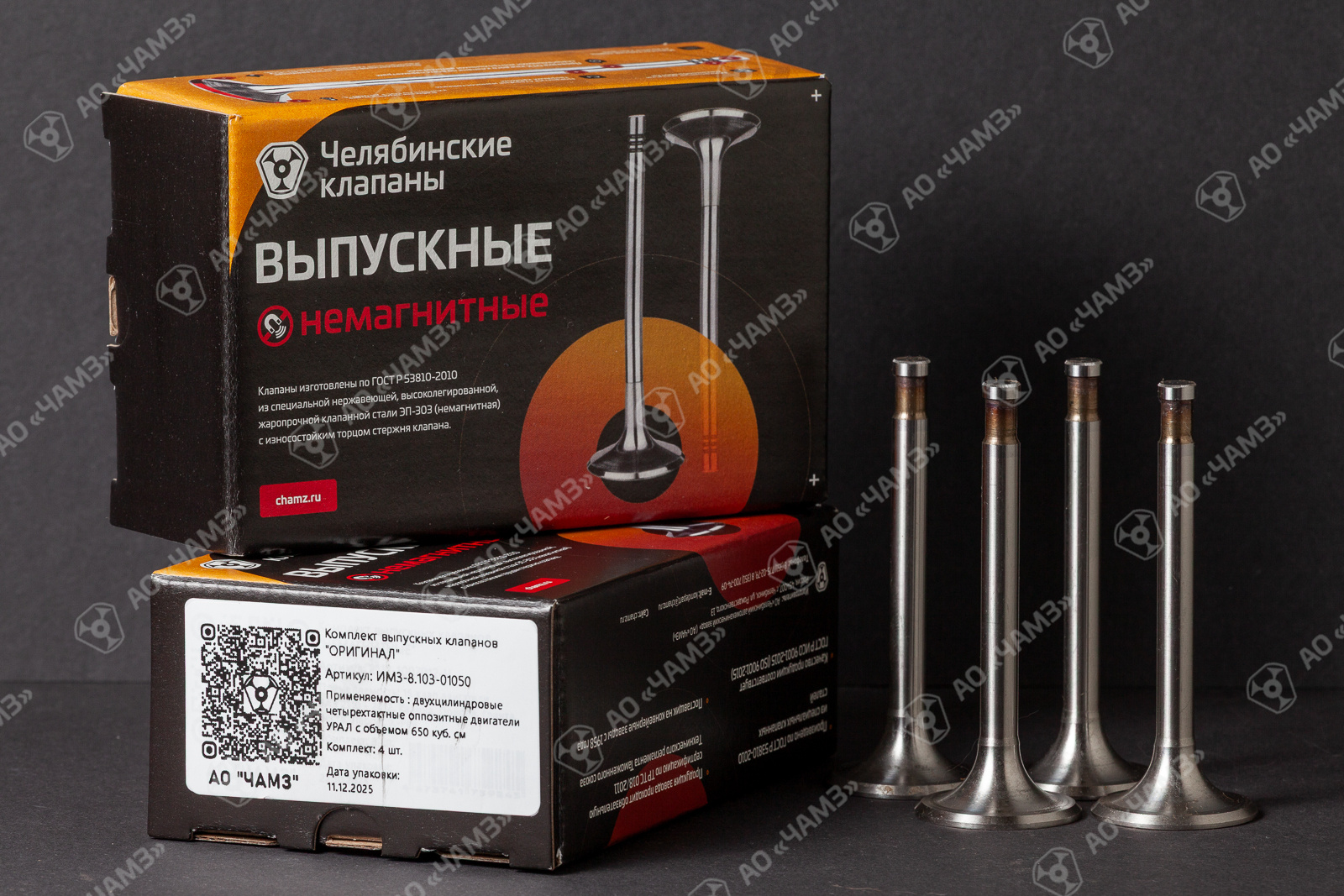

Клапан выпускной ИМЗ-8.103-01050«ОРИГИНАЛ»

ОРИГИНАЛ

Арт. ИМЗ-8.103-01050

Для мотоциклов УРАЛ с двигателем объемом 650 куб.см.

Применяемость двигатели: двухцилиндровые четырехтактные оппозитные двигатели: УРАЛ с объемом 650 куб.см. и их модификации

Артикул: ИМЗ-8.103-01050

Количество в комплекте, шт: 4

Клапаны изготовлены по ГОСТ Р53810-2010 из нержавеющей, высоколегированной, жаропрочной клапанной стали ЭП-303 (немагнитная) с приваркой торца стержня из стали 40Х9С2 прошедшего закалку для увеличения твердости и износостойкости.
Производство клапанов выполняется строго в соответствии с конструкторской документацией конвейерной поставки «Ирбитский мотоциклетный завод» (ИМЗ).

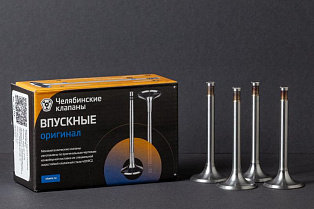

Устанавливаются в паре с комплектом впускных клапанов «ОРИГИНАЛ» артикул ИМЗ-66-01416 производства АО «ЧАМЗ».

КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

Описание Челябинских клапанов

НЕМАГНИТНАЯ КЛАПАННАЯ СТАЛЬ

Клапаны изготовлены по ГОСТ Р53810-2010 из специальной нержавеющей, высоколегированной, жаропрочной клапанной стали ЭП-303 (немагнитная) с износостойким торцом стержня клапана.

РАБОЧАЯ ТЕМПЕРАТУРА КЛАПАНА 900*С

Рабочая температура немагнитных клапанов до 900*С. Согласно назначению сплавов и сталей второй группы — это средние и тяжелые условия работы по напряженности согласно ГОСТ Р53810-2010 «Двигатели автомобильные. Клапаны. Технические требования и методы испытаний» и ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные».

МИКРОННЫЕ ДОПУСКИ

Уникальные автоматические линии производства клапанов АО «ЧАМЗ», состоящие преимущественно из токарной и шлифовальной обработки изделий, позволяют выдерживать строгие требования чертежей конвейерных поставок моторостоительных заводов и выдавать с производства клапана с высокого качества на рынок автомобильных запчастей.

ПРОВЕРКА ОТК КАЖДОГО КЛАПАНА ПО ВСЕМ ПАРАМЕТРАМ СПЕЦИАЛЬНЫМИ КОНТРОЛЬНЫМИ АВТОМАТАМИ

Специальное автоматическое оборудование выполняет и обеспечивает 100% высокоточный контроль всех геометрических параметров клапанов, полученных с автоматической линии, по всем ключевым параметрам заданным в конструкторской документации и чертежах — это биение рабочего конуса, диаметр стержня, биение торца стержня, диметр тарелки, сухарную канавку и еще множество других параметров.

ШТАМПОВКА ЗАГОТОВКИ КЛАПАНА «ЭЛЕКТРОВЫСАДКА»

Заготовка клапана производится штамповкой на уникальной автоматической линии методом электровысадки. Такой метод гарантирует идеальные показатели внутренней структуры металла заготовки клапана.

ТЕРМООБРАБОТКА КОРПУСА КЛАПАНА В СПЕЦИАЛЬНЫХ ПЕЧАХ

Заготовка клапана проходит специальный режим термообработки в специальных термоагрегатах, состоящих из закалочной и отпускной печей проходного типа, при высоких температурных режимах. Процесс термообработки заготовки клапана позволяет добиться лучших прочностных характеристик благодаря объемной закалке, изменению структуры металла в объеме заготовки.

СООТВЕТСТВУЕТ ГОСТ Р 53810-2010

Клапан разработан и изготовлен по строгим требованиям нормативной документации ГОСТ Р 53810-2010 «Двигатели автомобильные. Клапаны. Технические требования и методы испытаний».

РЕСУРС ЧЕЛЯБИНСКИХ КЛАПАНОВ

Гарантийный срок службы клапанов не менее аналогичного срока службы двигателей, для которых они предназначены, при соблюдении правил эксплуатации.

Характеристики

Применяемость двигатели	двухцилиндровые четырехтактные оппозитные двигатели: УРАЛ с объемом 650 куб.см. и их модификации
Артикул	ИМЗ-8.103-01050
Количество в комплекте, шт.	4
Рабочая температура клапана по ГОСТ до, °С	900
Сталь	ЭП-303 (немагнитная)
Длина клапана, мм	91,0
Диаметр стержня, мм	8,00
Диаметр тарелки клапана, мм	35,0
Угол рабочего конуса, град	45
Габариты упаковки, мм	140X50X90
Масса, кг	0,065
Страна производства	Россия
Гарантия, лет	Гарантийный срок службы клапанов не менее аналогичного срока службы двигателей, для которых они предназначены, при соблюдении правил эксплуатации

КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

Сертификаты соответствия

АО «ЧАМЗ» прошел все этапы добровольной сертификации выпускаемой продукции
