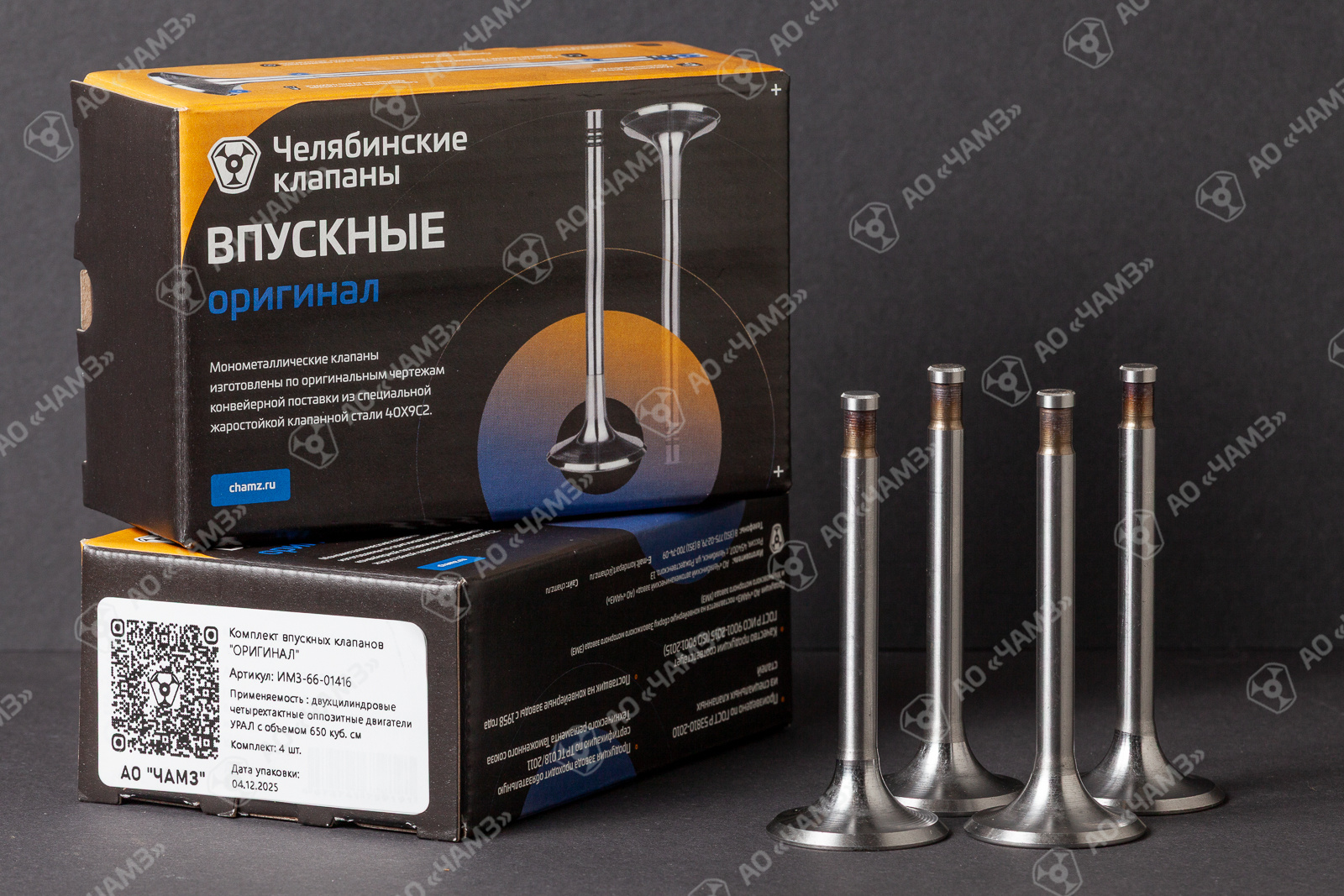

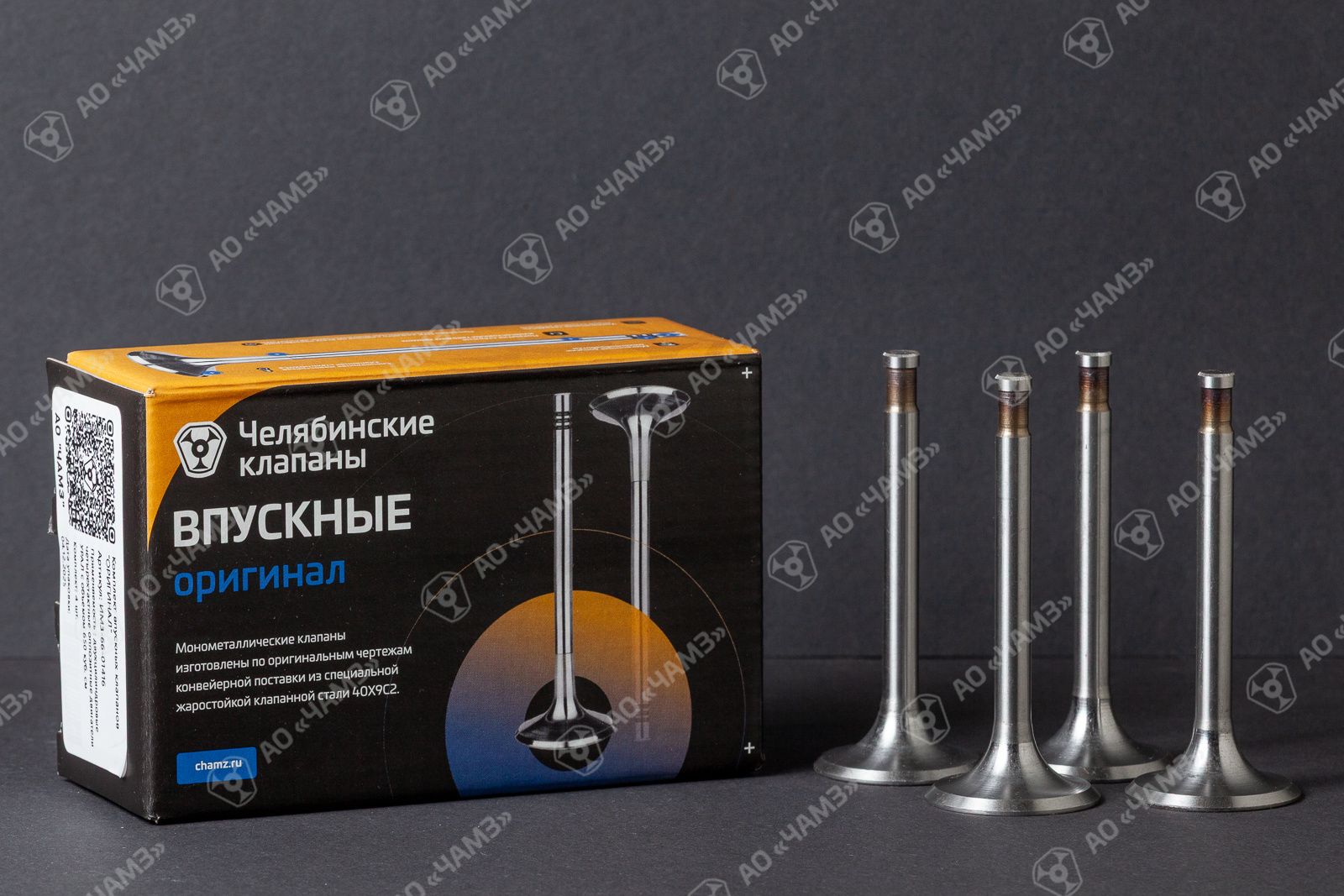

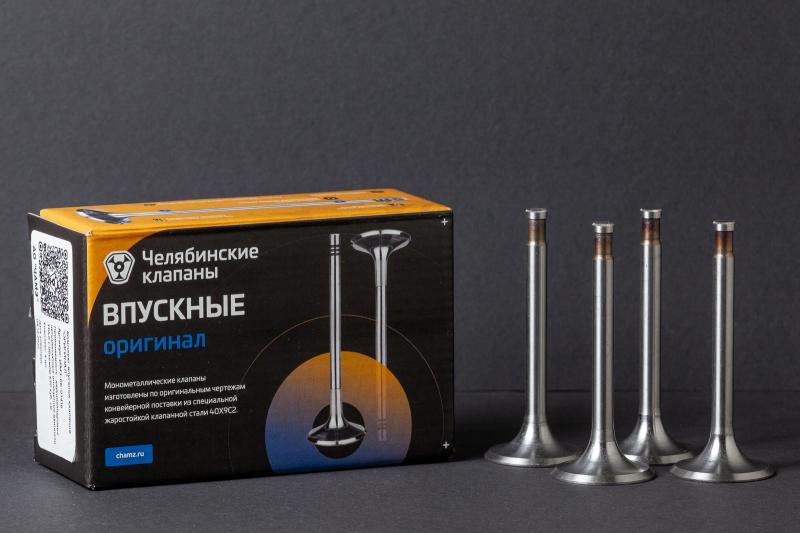

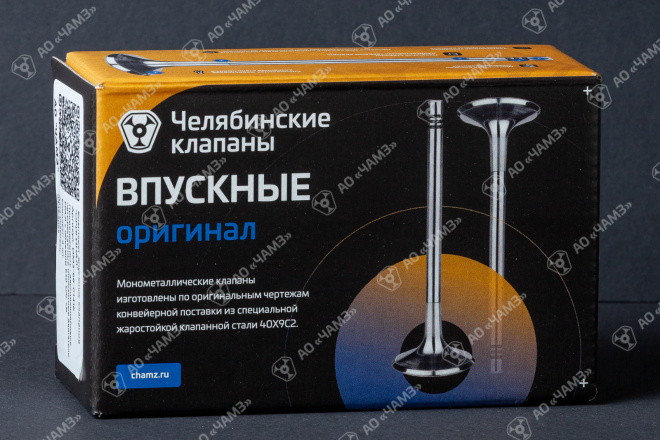

Клапан впускной ИМЗ-66-01416«ОРИГИНАЛ»
ОРИГИНАЛ
Арт. ИМЗ-66-01416
Для мотоциклов УРАЛ с двигателем объемом 650 куб.см.
Применяемость двигатели: двухцилиндровые четырехтактные оппозитные двигатели: УРАЛ с объемом 650 куб.см. и их модификации
Артикул: ИМЗ-66-01416
Количество в комплекте, шт: 4
Монометаллические клапаны изготовлены по ГОСТ Р53810-2010 из специальной жаропрочной клапанной стали 40Х9С2.
Дополнительно выполнена закалка торца стержня клапана для увеличения твердости и износостойкости.
Производство клапанов выполняется строго в соответствии с конструкторской документацией конвейерной поставки «Ирбитский мотоциклетный завод» (ИМЗ).
Устанавливаются в паре с комплектом выпускных клапанов «ОРИГИНАЛ» артикул ИМЗ-8.103-01050 производства АО «ЧАМЗ».

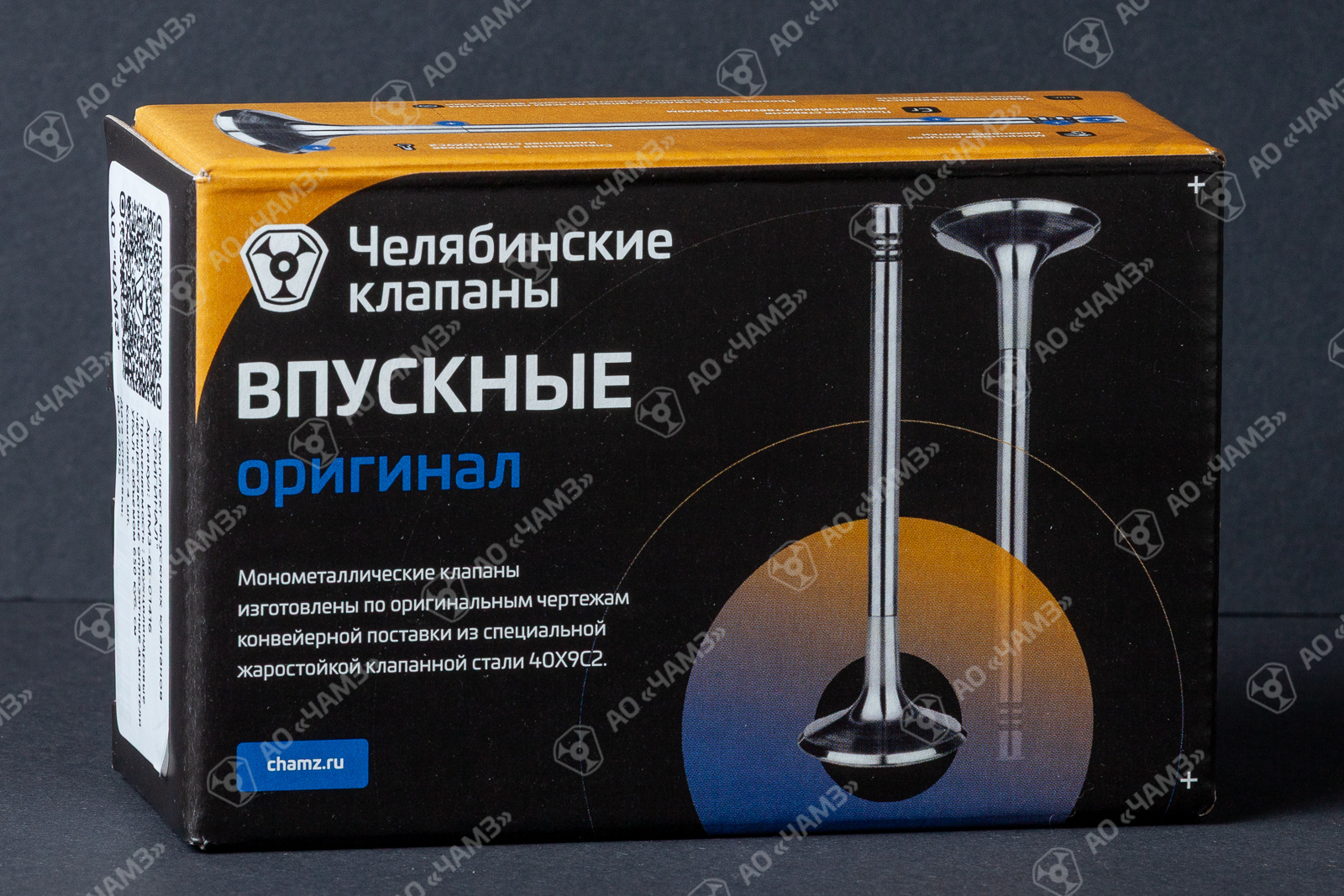

Описание Челябинских клапанов
КЛАПАННАЯ СТАЛЬ — 40Х9С2
Монометаллические клапаны изготовлены по ГОСТ Р53810-2010 из специальной клапанной из специальной жаростойкой клапанной стали40Х9С2 — по оригинальным чертежам конвейерной поставки моторостроительных заводов.
ЗАКАЛЕННЫЙ ТОРЕЦ СТЕРЖНЯ КЛАПАНА
Закалка торца стержня клапана на автоматической линии ТВЧ повышает твердость металла, что позволяет увеличить срок службы клапана и реже выполнять регулировку зазоров ГРМ.
МИКРОННЫЕ ДОПУСКИ
Уникальные автоматические линии производства клапанов АО «ЧАМЗ», состоящие преимущественно из токарной и шлифовальной обработки изделий, позволяют выдерживать строгие требования чертежей конвейерных поставок моторостоительных заводов и выдавать с производства клапана с высокого качества на рынок автомобильных запчастей.
ПРОВЕРКА ОТК КАЖДОГО КЛАПАНА ПО ВСЕМ ПАРАМЕТРАМ СПЕЦИАЛЬНЫМИ КОНТРОЛЬНЫМИ АВТОМАТАМИ
Специальное автоматическое оборудование выполняет и обеспечивает 100% высокоточный контроль всех геометрических параметров клапанов, полученных с автоматической линии, по всем ключевым параметрам заданным в конструкторской документации и чертежах — это биение рабочего конуса, диаметр стержня, биение торца стержня, диметр тарелки, сухарную канавку и еще множество других параметров.
ШТАМПОВКА ЗАГОТОВКИ КЛАПАНА «ЭЛЕКТРОВЫСАДКА»
Заготовка клапана производится штамповкой на уникальной автоматической линии методом электровысадки. Такой метод гарантирует идеальные показатели внутренней структуры металла заготовки клапана.
ТЕРМООБРАБОТКА КОРПУСА КЛАПАНА В СПЕЦИАЛЬНЫХ ПЕЧАХ
Заготовка клапана проходит специальный режим термообработки в специальных термоагрегатах, состоящих из закалочной и отпускной печей проходного типа, при высоких температурных режимах. Процесс термообработки заготовки клапана позволяет добиться лучших прочностных характеристик благодаря объемной закалке, изменению структуры металла в объеме заготовки.
СООТВЕТСТВУЕТ ГОСТ Р 53810-2010
Клапан разработан и изготовлен по строгим требованиям нормативной документации ГОСТ Р 53810-2010 «Двигатели автомобильные. Клапаны. Технические требования и методы испытаний».
РЕСУРС ЧЕЛЯБИНСКИХ КЛАПАНОВ
Гарантийный срок службы клапанов не менее аналогичного срока службы двигателей, для которых они предназначены, при соблюдении правил эксплуатации.
Характеристики
| Применяемость двигатели | двухцилиндровые четырехтактные оппозитные двигатели: УРАЛ с объемом 650 куб.см. и их модификации |
| Артикул | ИМЗ-66-01416 |
| Количество в комплекте, шт. | 4 |
| Сталь | 40Х9С2 |
| Длина клапана, мм | 92,3 |
| Диаметр стержня, мм | 8,00 |
| Диаметр тарелки клапана, мм | 38 |
| Угол рабочего конуса, град | 45 |
| Габариты упаковки, мм | 140X50X90 |
| Масса, кг | 0,065 |
| Страна производства | Россия |
| Гарантия, лет | Гарантийный срок службы клапанов не менее аналогичного срока службы двигателей, для которых они предназначены, при соблюдении правил эксплуатации |
Ключевые параметры
- Долговременное обеспечение герметичности;
- Высокая термостойкость и устойчивость к механическим нагрузкам;
- Стойкость к коррозии и эрозии;
- Высокий коэффициент теплопроводности;
- Низкая истираемость;
- Высокий уровень твёрдости при высоких температурах эксплуатации седла, cтержня и торца клапана;
- Стабильность структуры материала при высоких температурах.
