Сочетание специальной немагнитной клапанной стали ЭП-303 с наплавкой на рабочий конус специального жаропрочного кольца позволяет добиться высокого ресурса работы в клапанов с газовым топливом и в высокофорсированных двигателях.

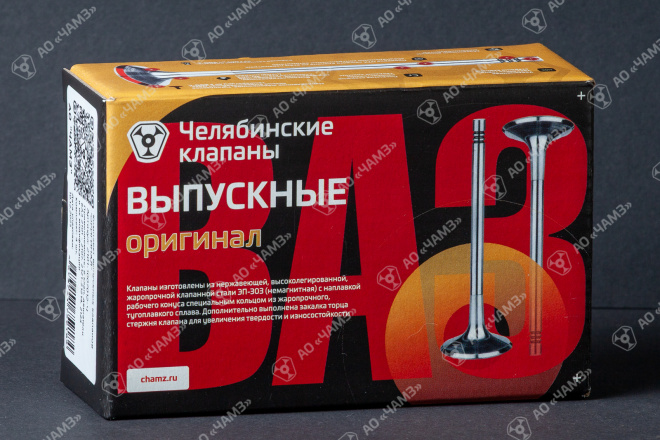

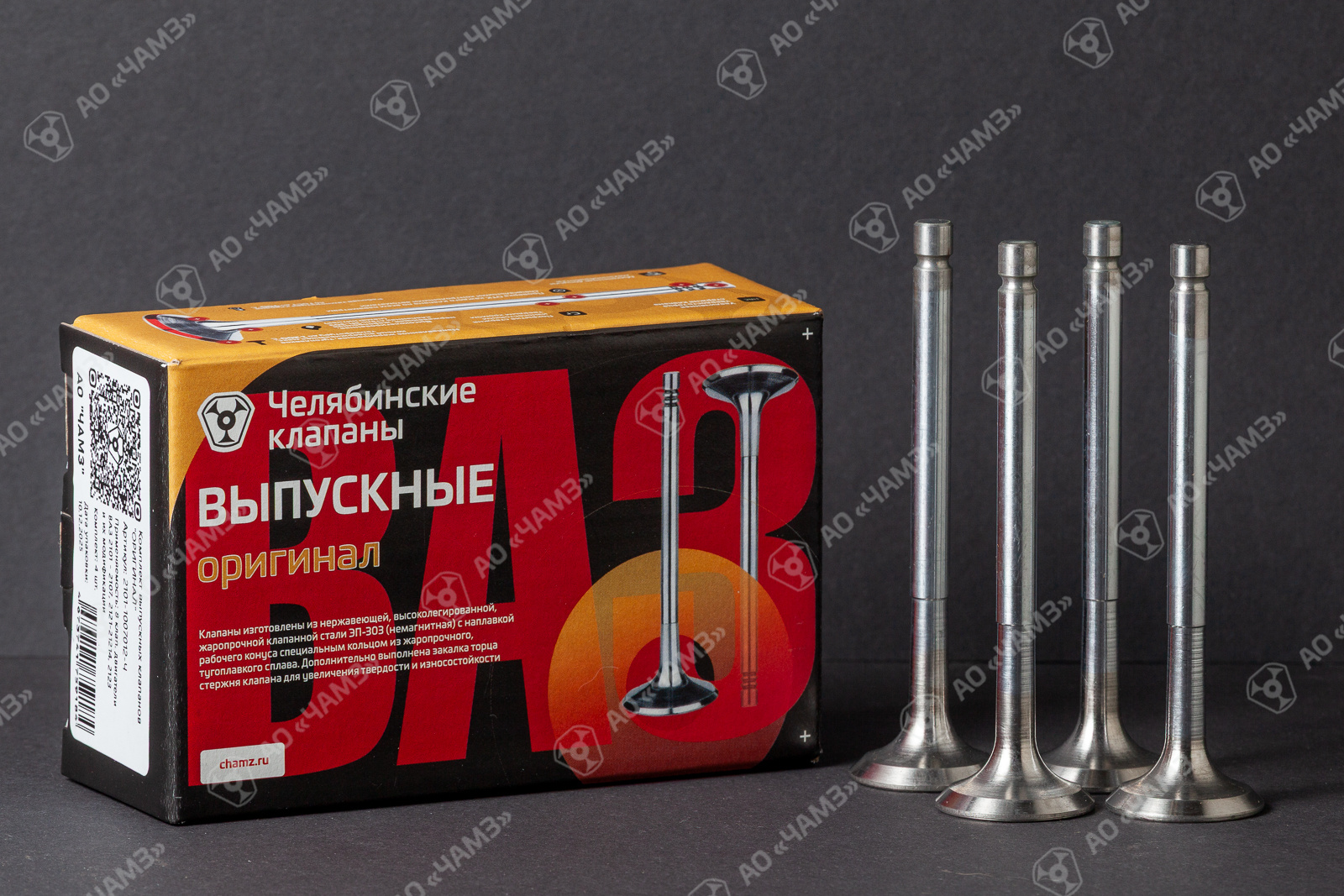

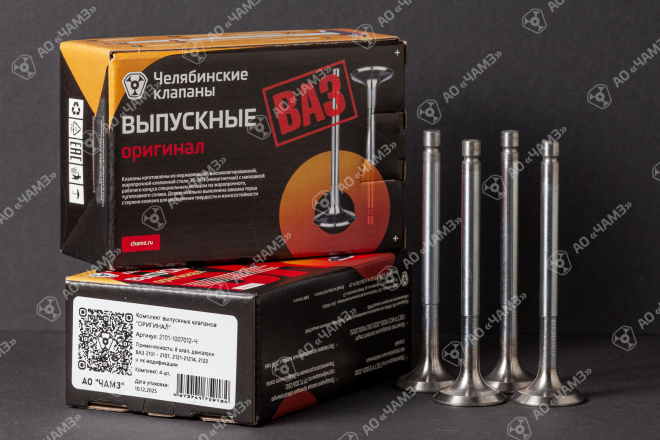

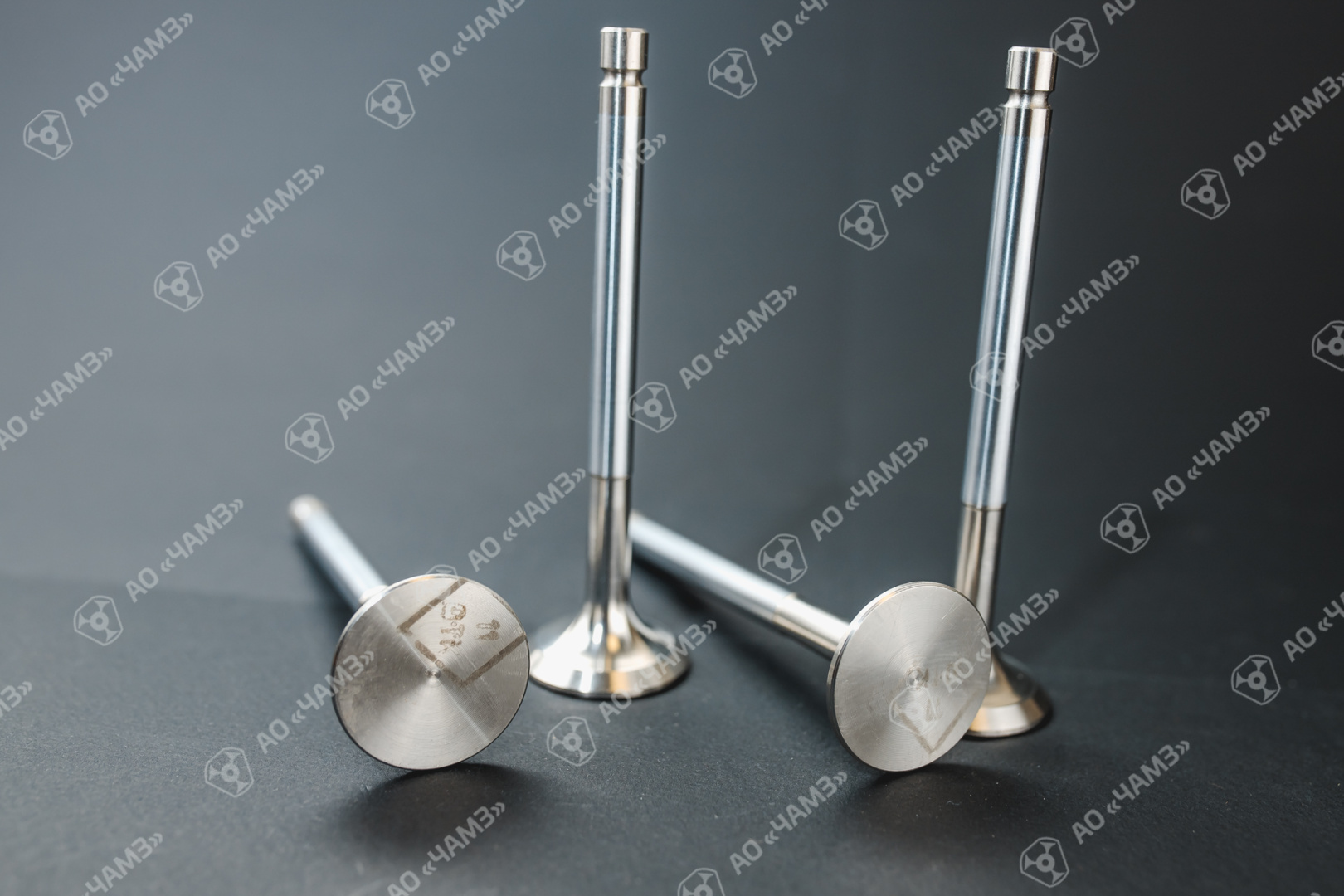

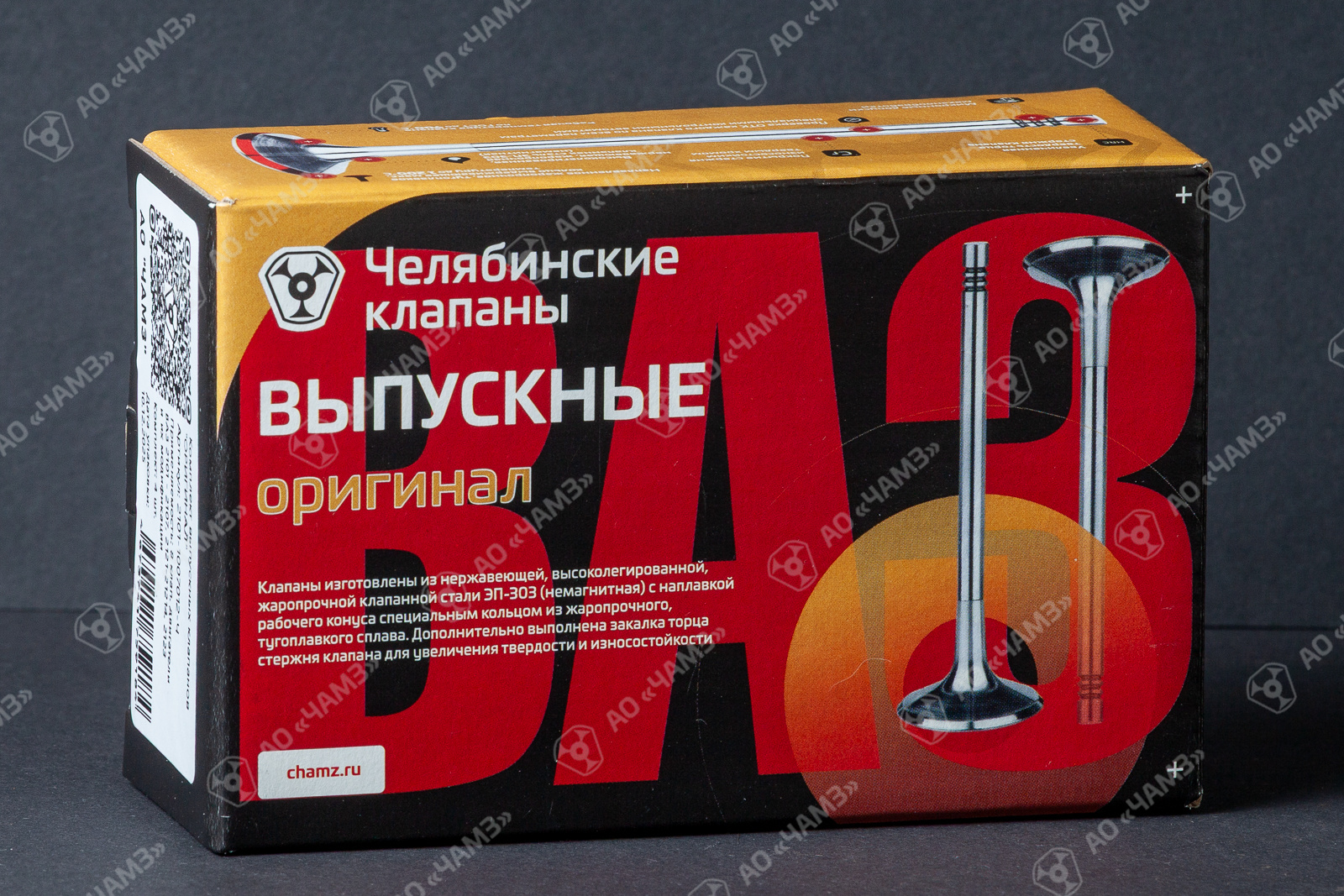

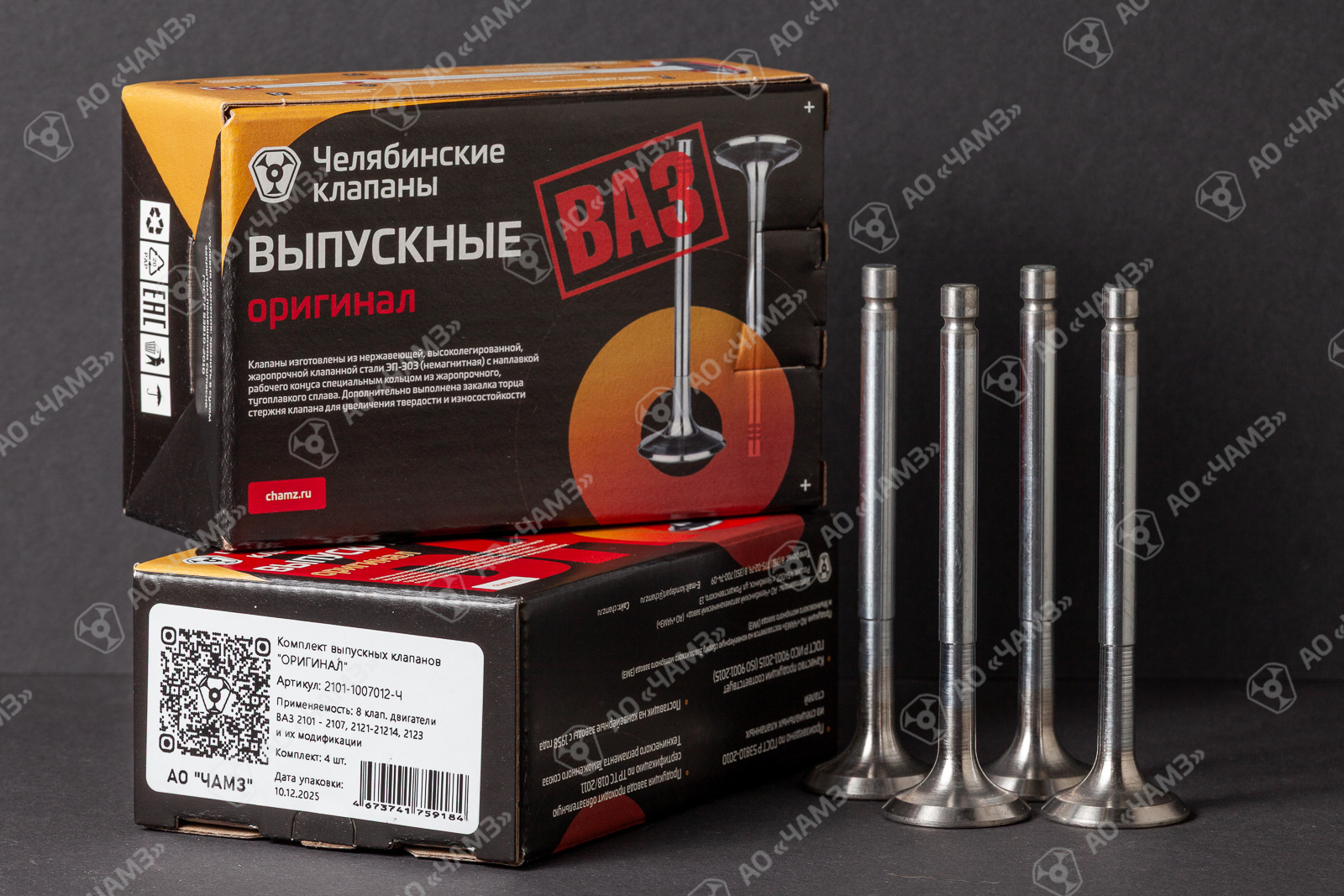

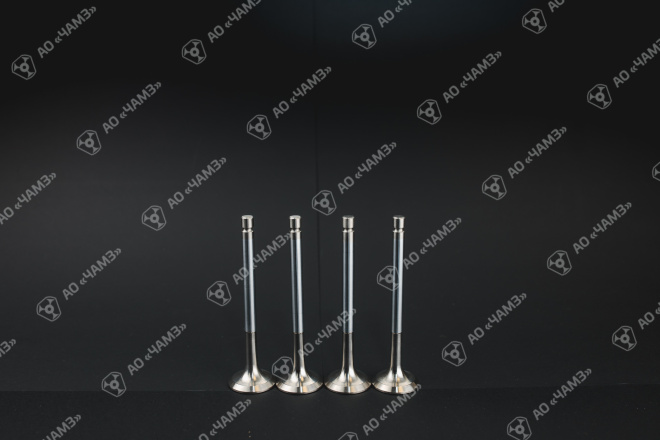

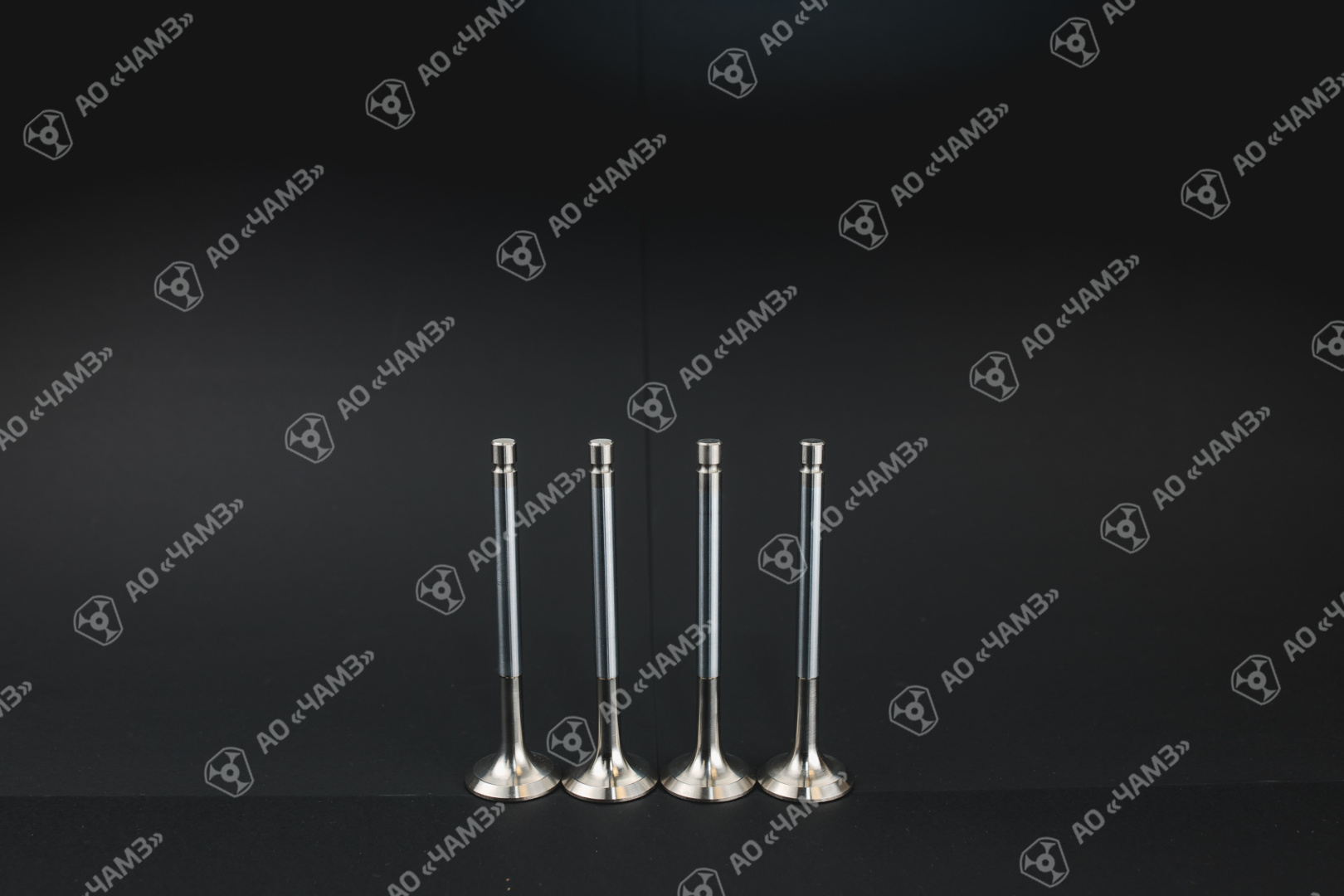

Клапа выпускной 2101.1007012 ГАЗОВЫЙ
ГАЗОВЫЕ
Описание Челябинских клапанов
РАЗРАБОТАНЫ ДЛЯ РАБОТЫ В ГАЗОБЕНЗИНОВЫХ ДВИГАТЕЛЯХ LPG — ПРОПАН ИЛИ CNG — МЕТАН
НАПЛАВЛЕННОЕ КОЛЬЦО ВЫДЕРЖИВАЮЩЕЕ t до 1 200*С
Наплавленное кольцо выдерживает рабочую температуру до 1 200*С.
Наплавка в газовой среде на рабочий конус клапана специального жаропрочного кольца из никелевого сплава гарантирует лучший отвод тепла у выпускного клапана и долговременную защиту от прогара в тяжелых режимах эксплуатации и использовании некачественного топлива.
НЕМАГНИТНАЯ КЛАПАННАЯ СТАЛЬ
Клапаны изготовлены по ГОСТ Р53810-2010 из специальной нержавеющей, высоколегированной, жаропрочной клапанной стали ЭП-303 (немагнитная) с износостойким торцом стержня клапана.
РАБОЧАЯ ТЕМПЕРАТУРА КЛАПАНА 900*С
Рабочая температура немагнитных клапанов до 900*С. Согласно назначению сплавов и сталей второй группы — это средние и тяжелые условия работы по напряженности согласно ГОСТ Р53810-2010 «Двигатели автомобильные. Клапаны. Технические требования и методы испытаний» и ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные».
ХРОМИРОВАННЫЙ СТЕРЖЕНЬ
Твердый хром упрочняет поверхность клапана, дополнительно частички хрома переносятся на внутреннюю часть направляющей втулки клапана, что позволяет увеличить антизадирные свойства и уменьшить силу трения, значительно уменьшает адгезию нагара отработавших газов в паре стержень клапана — направляющая втулка и имеет отличные антикоррозионные свойства. Технология покрытия стержня клапана твердым хромом значительно превосходит дешевые методы карбонитрации и азотирования адаптированные к производству клапанов различными китайскими производителями — на этом важном этапе производства АО «ЧАМЗ» не экономит, выпуская с производства высококачественные клапана соответствующие всем требованиям ГОСТ Р 5380-2010.
МИКРОННЫЕ ДОПУСКИ
Уникальные автоматические линии производства клапанов АО «ЧАМЗ», состоящие преимущественно из токарной и шлифовальной обработки изделий, позволяют выдерживать строгие требования чертежей конвейерных поставок моторостоительных заводов и выдавать с производства клапана с высокого качества на рынок автомобильных запчастей.
ПРОВЕРКА ОТК КАЖДОГО КЛАПАНА ПО ВСЕМ ПАРАМЕТРАМ СПЕЦИАЛЬНЫМИ КОНТРОЛЬНЫМИ АВТОМАТАМИ
Специальное автоматическое оборудование выполняет и обеспечивает 100% высокоточный контроль всех геометрических параметров клапанов, полученных с автоматической линии, по всем ключевым параметрам заданным в конструкторской документации и чертежах — это биение рабочего конуса, диаметр стержня, биение торца стержня, диметр тарелки, сухарную канавку и еще множество других параметров.
ШТАМПОВКА ЗАГОТОВКИ КЛАПАНА «ЭЛЕКТРОВЫСАДКА»
Заготовка клапана производится штамповкой на уникальной автоматической линии методом электровысадки. Такой метод гарантирует идеальные показатели внутренней структуры металла заготовки клапана.
ТЕРМООБРАБОТКА КОРПУСА КЛАПАНА В СПЕЦИАЛЬНЫХ ПЕЧАХ
Заготовка клапана проходит специальный режим термообработки в специальных термоагрегатах, состоящих из закалочной и отпускной печей проходного типа, при высоких температурных режимах. Процесс термообработки заготовки клапана позволяет добиться лучших прочностных характеристик благодаря объемной закалке, изменению структуры металла в объеме заготовки.
СООТВЕТСТВУЕТ ГОСТ Р 53810-2010
Клапан разработан и изготовлен по строгим требованиям нормативной документации ГОСТ Р 53810-2010 «Двигатели автомобильные. Клапаны. Технические требования и методы испытаний».
РЕСУРС ЧЕЛЯБИНСКИХ КЛАПАНОВ
Гарантийный срок службы клапанов не менее аналогичного срока службы двигателей, для которых они предназначены, при соблюдении правил эксплуатации.
Характеристики
Применяемость двигатели | 8 клап. двигатели ваз / 2101 / 2102 / 2103 / 2104 / 2105 / 2106 / 2107 / 2121 / 21213 / 21214 / 2123 / 2129 / 2131 / 2328 / 2329 и их модификаций |
Артикул | 2101.1007012 |
Количество в комплекте, шт. | 4 |
Рабочая температура клапана по ГОСТ до, °С | 900 |
Температура кольца рабочего конуса до, °С | 1200 |
Сталь | ЭП-303 (немагнитная) /40Х9С2 |
Длина клапана, мм | 113 |
Диаметр стержня, мм | 8 |
Диаметр тарелки клапана, мм | 31,5 |
Угол рабочего конуса, град | 45º30' |
Габариты упаковки, мм | 140х50х90 |
Масса, кг | 0,38 |
Страна производства | Россия |
Гарантия, лет | Гарантийный срок службы клапанов не менее аналогичного срока службы двигателей, для которых они предназначены, при соблюдении правил эксплуатации |
Ключевые параметры
- Долговременное обеспечение герметичности;
- Высокая термостойкость и устойчивость к механическим нагрузкам;
- Стойкость к коррозии и эрозии;
- Высокий коэффициент теплопроводности;
- Низкая истираемость;
- Высокий уровень твёрдости при высоких температурах эксплуатации седла, cтержня и торца клапана;
- Стабильность структуры материала при высоких температурах.
