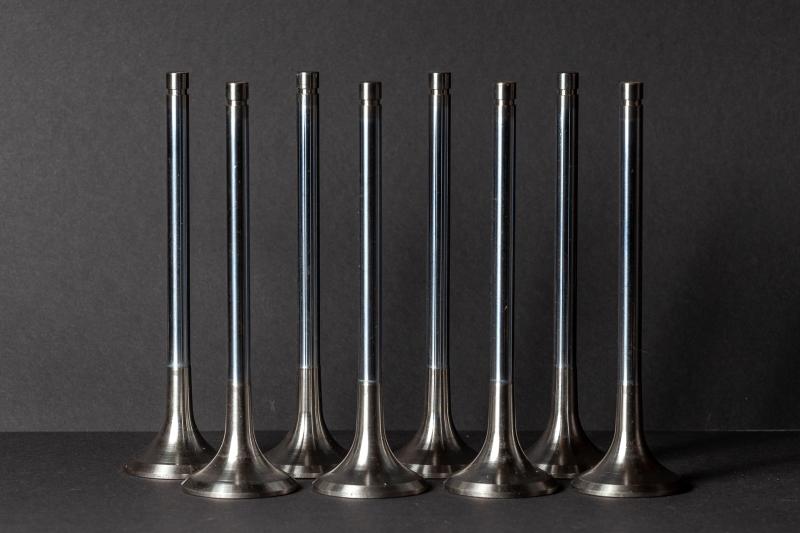

Клапан выпускной 840-1007012-Ч ОРИГИНАЛ
ОРИГИНАЛ
Арт. 840-1007012-Ч
Применяется для колёсных шасси внедорожных транспортных средств, самосвалов БелАЗ грузоподъёмностью 45 тонн (г. Жодино), колесных тракторов АО «Кировский завод» (г. С.-Петербург), кормоуборочных комплексов КВК-800 ПО "Гомсельмаш", дизельных электроагрегатов и дизельных передвижных электростанций мощностью 200, 250, 315 кВт. АО «Электроагрегат» (г. Курск), промышленных тепловозов ТГМ-23.
Применяемость двигатели: ТМЗ 840 и их модификации
Артикул: 840-1007012-Ч
Количество в комплекте, шт: 8
Клапаны изготовлены по ГОСТ Р53810-2010 из нержавеющей, высоколегированной, жаропрочной клапанной стали ЭП-303 (немагнитная), с приваркой сваркой трением хвостовика из стали 40х10с2м, с наплавкой рабочего конуса специальным кольцом из жаропрочного, тугоплавкого сплава.
Дополнительно выполнена закалка торца стрежня клапана для увеличения твердости и износостойкости.
Наплавленное жаропрочное, тугоплавкое кольцо выдерживающее максимальную температуру до 1200 *С.
Производство клапанов выполняется строго в соответствии с конструкторской документацией конвейерной поставки ПАО «Тутаевский моторный завод» (ТМЗ).

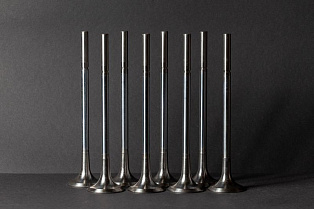

Устанавливаются в паре с комплектом впускных клапанов «ОРИГИНАЛ» артикул 840-1007010-Ч производства АО «ЧАМЗ».
Описание Челябинских клапанов
НАПЛАВЛЕННОЕ КОЛЬЦО ВЫДЕРЖИВАЮЩЕЕ t до 1 200*С
Наплавленное кольцо выдерживает рабочую температуру до 1 200*С.
Наплавка в газовой среде на рабочий конус клапана специального жаропрочного кольца из никелевого сплава гарантирует лучший отвод тепла у выпускного клапана и долговременную защиту от прогара в тяжелых режимах эксплуатации и использовании некачественного топлива.
НЕМАГНИТНАЯ КЛАПАННАЯ СТАЛЬ
Клапаны изготовлены по ГОСТ Р53810-2010 из специальной нержавеющей, высоколегированной, жаропрочной клапанной стали ЭП-303 (немагнитная) с износостойким торцом стержня клапана.
ЗАКАЛЕННЫЙ ТОРЕЦ СТЕРЖНЯ КЛАПАНА
Закалка торца стержня клапана на автоматической линии ТВЧ повышает твердость металла, что позволяет увеличить срок службы клапана и реже выполнять регулировку зазоров ГРМ.
ХРОМИРОВАННЫЙ СТЕРЖЕНЬ
Твердый хром упрочняет поверхность клапана, дополнительно частички хрома переносятся на внутреннюю часть направляющей втулки клапана, что позволяет увеличить антизадирные свойства и уменьшить силу трения, значительно уменьшает адгезию нагара отработавших газов в паре стержень клапана — направляющая втулка и имеет отличные антикоррозионные свойства. Технология покрытия стержня клапана твердым хромом значительно превосходит дешевые методы карбонитрации и азотирования адаптированные к производству клапанов различными китайскими производителями — на этом важном этапе производства АО «ЧАМЗ» не экономит, выпуская с производства высококачественные клапана соответствующие всем требованиям ГОСТ Р 5380-2010.
МИКРОННЫЕ ДОПУСКИ
Уникальные автоматические линии производства клапанов АО «ЧАМЗ», состоящие преимущественно из токарной и шлифовальной обработки изделий, позволяют выдерживать строгие требования чертежей конвейерных поставок моторостоительных заводов и выдавать с производства клапана с высокого качества на рынок автомобильных запчастей.
ПРОВЕРКА ОТК КАЖДОГО КЛАПАНА ПО ВСЕМ ПАРАМЕТРАМ СПЕЦИАЛЬНЫМИ КОНТРОЛЬНЫМИ АВТОМАТАМИ
Специальное автоматическое оборудование выполняет и обеспечивает 100% высокоточный контроль всех геометрических параметров клапанов, полученных с автоматической линии, по всем ключевым параметрам заданным в конструкторской документации и чертежах — это биение рабочего конуса, диаметр стержня, биение торца стержня, диметр тарелки, сухарную канавку и еще множество других параметров.
ШТАМПОВКА ЗАГОТОВКИ КЛАПАНА «ЭЛЕКТРОВЫСАДКА»
Заготовка клапана производится штамповкой на уникальной автоматической линии методом электровысадки. Такой метод гарантирует идеальные показатели внутренней структуры металла заготовки клапана.
ТЕРМООБРАБОТКА КОРПУСА КЛАПАНА В СПЕЦИАЛЬНЫХ ПЕЧАХ
Заготовка клапана проходит специальный режим термообработки в специальных термоагрегатах, состоящих из закалочной и отпускной печей проходного типа, при высоких температурных режимах. Процесс термообработки заготовки клапана позволяет добиться лучших прочностных характеристик благодаря объемной закалке, изменению структуры металла в объеме заготовки.
СООТВЕТСТВУЕТ ГОСТ Р 53810-2010
Клапан разработан и изготовлен по строгим требованиям нормативной документации ГОСТ Р 53810-2010 «Двигатели автомобильные. Клапаны. Технические требования и методы испытаний».
РЕСУРС ЧЕЛЯБИНСКИХ КЛАПАНОВ
Гарантийный срок службы клапанов не менее аналогичного срока службы двигателей, для которых они предназначены, при соблюдении правил эксплуатации.
Характеристики
| Применяемость двигатели | ТМЗ 840 и их модификации |
| Артикул | 840-1007012-Ч |
| Количество в комплекте, шт. | 8 |
| Рабочая температура клапана по ГОСТ до, °С | 900 |
| Температура кольца рабочего конуса до, °С | 1200 |
| Сталь | ЭП-303 (немагнитная) |
| Длина клапана, мм | 170,1 |
| Диаметр стержня, мм | 10 |
| Диаметр тарелки клапана, мм | 48,5 |
| Угол рабочего конуса, град | 45º50' |
| Габариты упаковки, мм | 300х180х60 |
| Масса, кг | 0,22 |
| Страна производства | Россия |
| Гарантия, лет | Гарантийный срок службы клапанов не менее аналогичного срока службы двигателей, для которых они предназначены, при соблюдении правил эксплуатации |
Ключевые параметры
- Долговременное обеспечение герметичности;
- Высокая термостойкость и устойчивость к механическим нагрузкам;
- Стойкость к коррозии и эрозии;
- Высокий коэффициент теплопроводности;
- Низкая истираемость;
- Высокий уровень твёрдости при высоких температурах эксплуатации седла, cтержня и торца клапана;
- Стабильность структуры материала при высоких температурах.
Сертификаты соответствия
