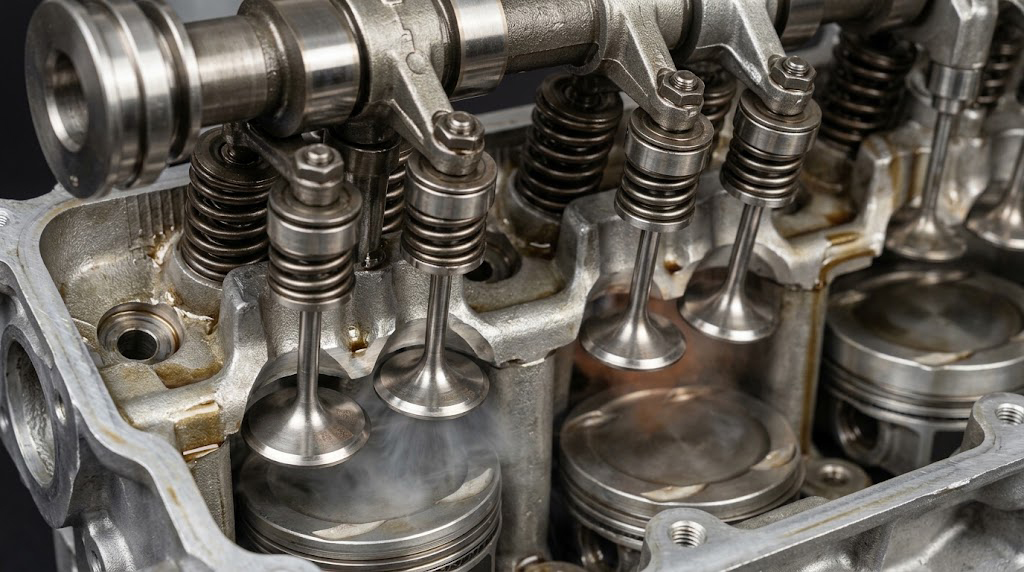

Работа клапанного механизма в двигателе

Клапанный механизм выполняет ключевую функцию в двигателе внутреннего сгорания, поскольку он регулирует поступление воздуха или топливной смеси в цилиндры и последующий вывод отработавших газов. Исправность этой системы напрямую определяет мощность мотора, расход топлива и его общий срок службы. Базовое понимание устройства и принципов работы данного узла позволяет на ранних этапах обнаруживать технические сбои и оперативно их устранять.

Назначение и устройство клапанного механизма

Газораспределительный механизм открывает и закрывает клапаны в строго определенные моменты, обеспечивая газообмен в цилиндрах в соответствии с фазами газораспределения. В большинстве современных двигателей используется клапанный механизм с верхним расположением клапанов.

Клапанный механизм включает следующие основные элементы:

• Распределительный вал с кулачками;
• Толкатели (механические или гидравлические);
• Штанги и коромысла (в зависимости от конструкции);
• Впускные и выпускные клапаны;
• Клапанные пружины (часто двойные);
• Направляющие втулки;
• Седла клапанов;
• Сухари и тарелки пружин;
• Маслосъемные колпачки.

Клапан состоит из тарелки, обеспечивающей герметичность канала, и стержня, выполняющего роль направляющей. Возврат элемента в закрытое положение и плотный прижим к седлу осуществляются за счет усилия клапанных пружин.

Принцип работы клапанного механизма

1. Коленчатый вал посредством шестерен передает вращательное движение распределительному валу.
2. Кулачки распределительного вала, набегая на толкатели, поднимают их вместе со штангами.
3. Штанги приподнимают один конец коромысел, в то время как противоположные концы опускаются и оказывают давление на клапаны.
4. Клапаны перемещаются вниз, сжимая пружины и открывая каналы.
5. После того как кулачки уходят с толкателей, штанги и толкатели возвращаются в исходное положение.
6. Клапаны под воздействием пружин плотно закрывают гнезда, завершая рабочий цикл.

В зависимости от типа привода усилие от распределительного вала к клапанам передается через различные промежуточные элементы. В современных двигателях с верхним расположением распредвала кулачки воздействуют на клапаны напрямую или через минимальное число звеньев, что снижает инерционность системы и позволяет увеличить рабочие обороты.

Конструктивные и материальные особенности

Для оптимизации газообмена диаметры впускных клапанов и их седел делают больше, чем у выпускных. Надежность закрытия обеспечивают двойные пружины с разным шагом витков, что исключает возникновение резонанса.

Специфика применяемых материалов и технологий:

• Впускные клапаны производят из хромистой стали, так как их рабочая температура не превышает 420 °C.
• Выпускные элементы функционируют в контакте с раскаленными газами (до 900 °C), поэтому их изготавливают из жаропрочных сильхромовых сплавов.
• Для улучшения теплоотвода применяют полые стержни с натриевым наполнением.
• Рабочие фаски усиливают наплавкой износостойких твердых сплавов (стеллит, сормайт).
• Седла клапанов выполняют из чугуна или стали и запрессовывают в алюминиевую головку блока для защиты от абразивного износа.

Фазы газораспределения и синхронизация

Открытие и закрытие клапанов должно быть строго синхронизировано с движением поршня. В реальных условиях впускной клапан начинает открываться до прихода поршня в верхнюю мертвую точку и закрывается с запаздыванием после прохождения нижней мертвой точки, что позволяет использовать инерцию потока смеси для улучшения наполнения цилиндра. Выпускной клапан открывается до прихода поршня в нижнюю мертвую точку, чтобы газы начали выходить под собственным давлением, и закрывается с запаздыванием после верхней мертвой точки для лучшей очистки цилиндра.

Период, когда впускной и выпускной клапаны открыты одновременно, называется перекрытием клапанов. Это улучшает продувку цилиндра и удаление остаточных газов. Однако на малых оборотах перекрытие может приводить к выбросу части свежей смеси в выпускной коллектор, поэтому фазы газораспределения подбираются под конкретный режим работы двигателя.

Тепловые зазоры клапанов и их регулировка

В связи с тепловым расширением металла при нагреве в приводе клапанов предусматривается тепловой зазор – небольшое расстояние между кулачком распределительного вала и клапаном (или коромыслом и клапаном) в холодном состоянии. При нагреве детали расширяются, и зазор уменьшается до оптимальной величины.

Неправильно установленный зазор приводит к следующим последствиям:

• Слишком малый зазор – клапан не до конца закрывается на горячем двигателе, падает компрессия, начинается прогорание тарелки;
• Слишком большой зазор – ударные нагрузки, шум и ускоренный износ деталей.

В старых конструкциях зазор регулировался вручную с помощью щупов через определенные интервалы пробега. В современных двигателях применяются гидрокомпенсаторы – устройства, автоматически поддерживающие оптимальный зазор за счет давления масла. Это снижает уровень шума, упрощает обслуживание и увеличивает ресурс механизма. Однако гидрокомпенсаторы чувствительны к качеству масла: загрязнение или падение давления масла приводят к их некорректной работе.

Разновидности приводов клапанного механизма

Архитектура газораспределительного механизма определяет выбор конкретной схемы привода клапанов. В системах с нижним расположением распределительного вала (OHV) распредвал размещается непосредственно в блоке цилиндров, а передача движения к клапанам происходит посредством кинематической цепочки, включающей толкатели, штанги и коромысла. Подобное техническое решение характеризуется надежностью и конструктивной простотой, однако значительная масса подвижных элементов создает высокую инерцию, что препятствует работе силового агрегата на предельных частотах вращения.

Конфигурация SOHC подразумевает установку единственного распределительного вала в головке блока цилиндров. Воздействие на клапаны осуществляется как напрямую, так и с использованием промежуточных коромысел. Данный подход позволяет добиться более точного контроля фаз газораспределения, отличается компактностью и получил массовое распространение в современном моторостроении.

Наиболее прогрессивной считается схема DOHC, предполагающая наличие пары распределительных валов в головке блока: первый отвечает за открытие впускных клапанов, а второй контролирует выпускные. Разделение функций гарантирует максимальную точность настройки фаз, оптимизирует процесс наполнения камер сгорания и позволяет увеличить число клапанов на один цилиндр до четырех и более. В итоге достигается существенный прирост мощностных характеристик и общей эффективности двигателя.

Сравнение типов приводов клапанного механизма

Оптимальным стандартом для современных моторов является четырехклапанная схема на цилиндр (DOHC), обеспечивающая максимальную площадь проходного сечения. Двухклапанные решения сохранились в бюджетном сегменте, а нестандартные конфигурации (три или пять клапанов) не получили массового развития из-за конструктивной сложности.

Типичные неисправности клапанного механизма

Нарушения в работе клапанного механизма проявляются постепенно, но при игнорировании приводят к серьезным поломкам:

• Прогорание фаски или тарелки клапана – проявляется падением компрессии, перебоями в работе, хлопками в выпускной системе;
• Деформация стержня и зависание клапана – возникает из-за перегрева или накопления нагара, двигатель теряет мощность, работает с перебоями;
• Износ направляющих втулок – приводит к повышенному расходу масла, дымлению и стуку;
• Ослабление или поломка пружин – клапан не успевает закрыться на высоких оборотах, возможна встреча с поршнем.

Потеря подвижности клапана неизбежно ведет к его механическому контакту с поршнем, что становится причиной критических разрушений силового агрегата и влечет за собой существенные финансовые издержки. Превентивная диагностика и плановая установка новых деталей вместо выработавших ресурс узлов дают возможность предотвратить масштабное восстановление головки блока цилиндров и цилиндропоршневой группы.

Клапанный механизм является сложной и ответственной системой двигателя. Его конструкция и принцип работы направлены на обеспечение эффективного газообмена и надежной работы силового агрегата в различных режимах. Понимание устройства и работы клапанов позволяет своевременно выявлять неисправности и принимать меры для их устранения. Своевременное обслуживание и регулировка клапанного механизма обеспечивают стабильную работу двигателя, оптимальный расход топлива и длительный срок службы автомобиля.

Качество и долговечность клапанов напрямую определяют ресурс двигателя. Челябинский автомеханический завод более 60 лет поставляет клапаны для дизельных, инжекторных и карбюраторных моторов, работающих в составе техники ГАЗ, Урал, КАМАЗ, ЯМЗ и многих других. Строгий контроль на всех этапах производства, использование высоколегированных сталей и современных методов термообработки гарантируют точность геометрии, стабильность характеристик и длительный срок службы в самых тяжелых условиях эксплуатации.
