Характерный металлический цокот из-под клапанной крышки – один из самых узнаваемых звуков, с которым сталкиваются владельцы автомобилей с механической регулировкой газораспределительного механизма. Стук клапанов не всегда означает немедленную поломку, но оставлять его без внимания нельзя: причина, вызвавшая шум, со временем прогрессирует и способна привести к дорогостоящему ремонту головки блока цилиндров. Понимание источника стука помогает водителю вовремя принять меры и избежать серьезных последствий.
Основная причина стука клапанов – нарушение теплового зазора
В нормально работающем двигателе между кулачком распределительного вала и толкателем (или коромыслом) предусмотрен небольшой зазор. Его величина задается заводом-изготовителем и составляет, в зависимости от модели мотора, от 0,15 до 0,45 мм. При нагреве металлические детали расширяются, и зазор компенсирует это расширение, позволяя клапану полностью закрываться.
Когда зазор увеличивается сверх нормы, кулачок распредвала при набегании не плавно толкает клапан, а ударяет по нему. Возникает звонкий металлический цокот, хорошо слышный на фоне общей работы двигателя. Чем больше зазор, тем громче стук и тем быстрее изнашиваются сопряженные детали.
Другие причины расширения зазора клапанов двигателя:
- естественный износ торцов стержней клапанов, рабочих поверхностей кулачков распредвала, коромысел и регулировочных шайб – с пробегом металл постепенно истирается, и зазор растет;
- ослабление контргайки регулировочного винта – от вибрации резьбовое соединение может раскручиваться, зазор уходит, появляется стук;
- поломка или просадка клапанной пружины – если пружина теряет упругость, клапан не возвращается в исходное положение с прежней скоростью, зазор увеличивается.
Увеличенный зазор не только создает шум. Клапан открывается не полностью и с запозданием, ухудшая наполнение цилиндра. Двигатель теряет мощность, растет расход топлива, а ударные нагрузки ускоряют износ всего привода ГРМ.
Опасность уменьшенного зазора клапана двигателя
Не менее опасна ситуация, когда зазор становится меньше нормы или исчезает вовсе. При нагреве стержень клапана удлиняется, упирается в кулачок распредвала, и клапан перестает полностью закрываться. Раскаленные газы прорываются через неплотность, разогревая тарелку клапана до температур, при которых металл начинает выгорать. Это вызывает прогорание клапана, потерю компрессии в цилиндре и необходимость капитального ремонта головки блока. Внешне это проявляется не только падением мощности, но и хлопками во впускном или выпускном коллекторе.
Уменьшение зазора может происходить по нескольким причинам:
- износ седла клапана – клапан «проседает» глубже в головку, стержень поднимается, зазор сокращается;
- неправильная регулировка – если при настройке использовался щуп несоответствующей толщины или измерения проводились на горячем двигателе;
- накопление нагара на фаске и седле – слой отложений мешает клапану полностью сесть на место.
Причины стука в верхней части двигателя не связанные с клапанами
Не всегда стук в верхней части двигателя связан именно с клапанами. Схожие звуки могут давать:
- изношенные или загрязненные гидрокомпенсаторы (на тех двигателях, где они предусмотрены) – при засорении масляных каналов или износе плунжерной пары компенсатор перестает выбирать зазор, появляется характерный цокот;
- неисправный масляный насос или низкий уровень масла – при недостаточном давлении смазка не поступает к верхней части головки, детали ГРМ работают на сухую;
- детонация – неконтролируемое взрывное сгорание топливной смеси создает ударные нагрузки, которые могут восприниматься как стук клапанов.
Поэтому перед регулировкой важно убедиться, что стучит именно клапанный механизм, а не сопряженные узлы.
Как определить источник стука в двигателе
Самый простой способ – использовать стетоскоп или обычную отвертку, приложив ее рукоятку к уху, а жало – к клапанной крышке в районе каждого цилиндра. Стук клапанов отличается звонкостью, металлическим оттенком и четкой периодичностью, связанной с оборотами двигателя. При увеличении оборотов частота стука растет.
Для более точной диагностики снимают клапанную крышку и проверяют зазоры щупом на холодном двигателе. Каждый производитель указывает номинальные значения зазоров для впускных и выпускных клапанов – их необходимо знать до начала измерений. Если зазор отличается от нормы, требуется регулировка. Если зазоры в норме, а стук сохраняется, ищут проблему в гидрокомпенсаторах, давлении масла или состоянии распредвала.
Способы устранения стука в клапанах двигателя
Если причина стука в увеличенных или уменьшенных зазорах, проводят регулировку. На двигателях без гидрокомпенсаторов (классические ВАЗовские восьмиклапанные моторы, ЗМЗ-402, УМЗ) процедура выполняется вручную: на холодном моторе поочередно выставляют поршни в верхнюю мертвую точку такта сжатия и щупом проверяют зазор. При необходимости ослабляют контргайку регулировочного винта, выставляют нужную величину и фиксируют соединение. После регулировки коленвал проворачивают на два оборота и повторно проверяют все зазоры.
На двигателях, где зазор регулируется подбором толкателей или шайб, процедура сложнее и требует замены деталей на ремонтные размеры.
Если стук вызван износом – выработаны торцы стержней, кулачки распредвала, коромысла, – регулировка дает лишь временный эффект. В таких случаях изношенные детали заменяют. Это особенно актуально для двигателей с большим пробегом, где геометрия контактных поверхностей уже нарушена.
Стук, вызванный неисправными гидрокомпенсаторами, часто удается устранить промывкой масляной системы или заменой самих компенсаторов. Если проблема в низком давлении масла, проверяют масляный насос, состояние маслоприемника и качество самого масла.
Когда стук клапанов говорит о качестве деталей
Характер и скорость появления стука зависят не только от регулировки, но и от качества самих клапанов. Неравномерная твердость стержня, недостаточная износостойкость торца, плохая геометрия тарелки – все это ускоряет износ сопряженных деталей и сокращает интервалы между регулировками. Клапаны, изготовленные из правильных марок стали с соблюдением всех этапов термообработки, дольше сохраняют исходные размеры и реже требуют вмешательства.

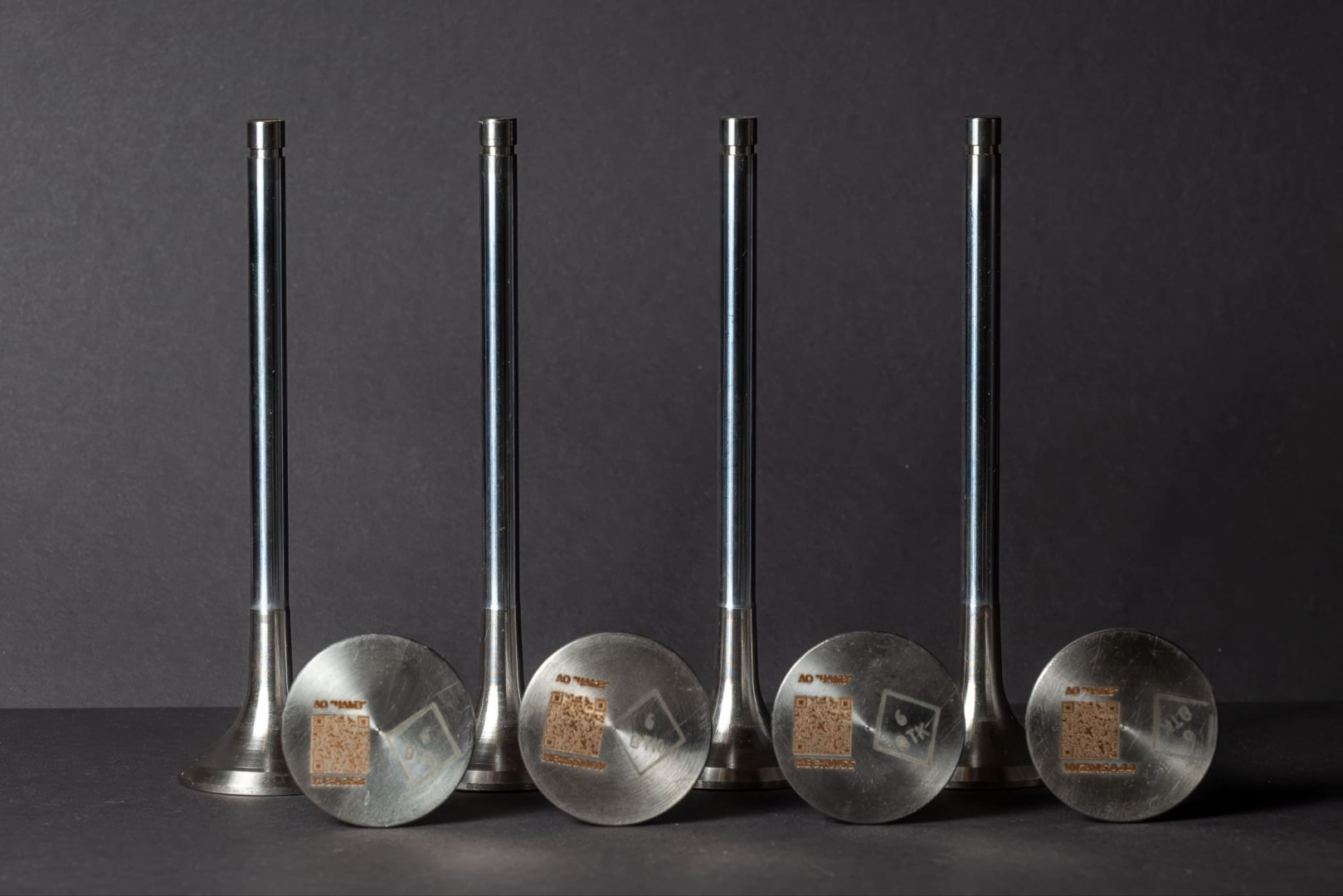

Челябинский автомеханический завод более 60 лет применяет проверенные материалы и технологии, а система защиты от подделок с уникальным кодом на каждом клапане исключает риск установки контрафакта. Качественная деталь и своевременная регулировка – это два условия, при которых стук клапанов не станет поводом для капитального ремонта двигателя.
