Обрыв ремня газораспределительного механизма – одна из самых опасных неисправностей двигателя. В отличие от многих других поломок, которые позволяют доехать до сервиса своим ходом, обрыв ремня ГРМ практически мгновенно выводит мотор из строя. И главная причина тяжелых последствий – встреча поршней с клапанами.
Что происходит в момент обрыва?
Ремень ГРМ обеспечивает синхронное вращение коленчатого и распределительного валов. Коленвал передает движение поршням, а распредвал отвечает за своевременное открытие и закрытие клапанов. Пока ремень цел, эти два процесса происходят в строгой последовательности: при движении поршня вверх клапаны закрыты, при движении вниз – открываются для впуска или выпуска.
При обрыве ремня распределительный вал останавливается практически мгновенно. Клапаны фиксируются в том положении, в котором их застал разрыв. Коленчатый вал и поршни при этом продолжают двигаться по инерции. Поршни, обладающие значительной массой и движущиеся с высокой скоростью, неизбежно сталкиваются с неподвижными клапанами.
Результат предсказуем: поршень ударяет по тарелке клапана. Если клапан в этот момент открыт, удар приходится непосредственно по нему. Стержень клапана изгибается, тарелка деформируется, направляющая втулка разрушается. В тяжелых случаях клапан заклинивает в открытом положении, и последующие удары поршня разрушают его полностью.
Механизм повреждения

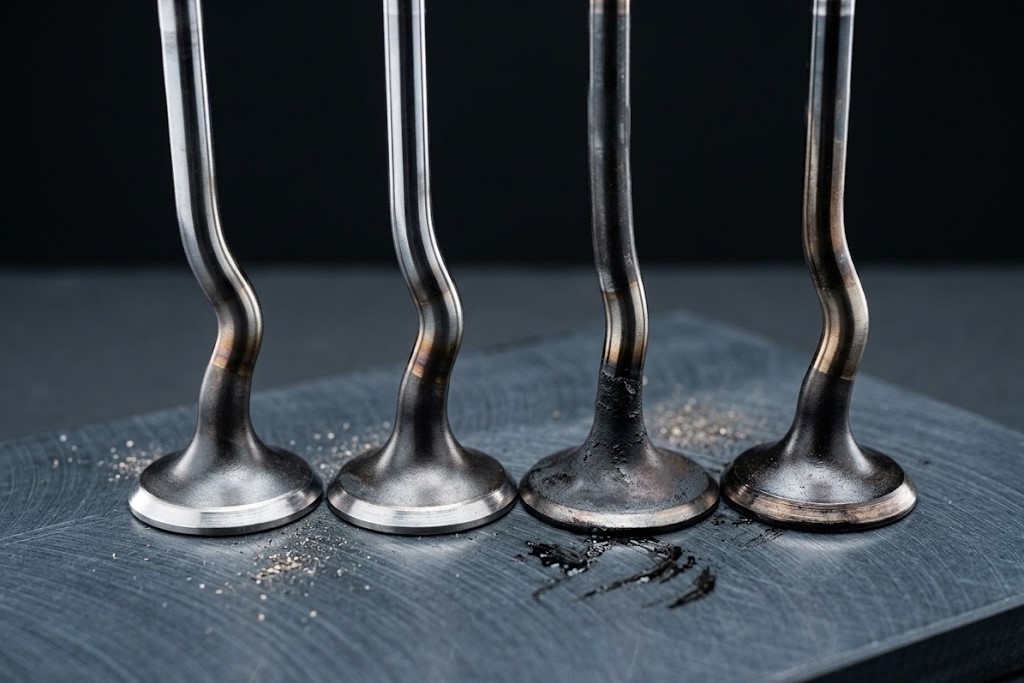

При ударе поршня по клапану стержень клапана изгибается. Именно это повреждение принято называть «загибом клапанов».
Направляющая втулка, в которой движется стержень, деформируется или трескается. Если клапан заклинивает в открытом положении, последующие удары поршня разрушают тарелку. Осколки клапана попадают в цилиндр, царапают стенки, задирают зеркало цилиндра.
В особенно тяжелых случаях страдает не только клапанный механизм, но и поршневая группа. Обломки разрушенного клапана наносят дополнительные повреждения.
Всегда ли гнет все клапаны?
Степень повреждения зависит от нескольких факторов:
- Если обрыв произошел на высоких оборотах, энергия удара максимальна, и повреждения будут обширными.
- При обрыве на малых оборотах ущерб может быть меньше, но полностью избежать его удается редко.
Обычно страдают не все клапаны, а только те, которые в момент обрыва находились в открытом или промежуточном положении. Однако даже загнутый один клапан требует снятия головки блока, замены клапана, направляющей втулки и, как правило, восстановления седла. Если пострадали поршни, ремонт становится еще сложнее.
Отдельно стоит учитывать состояние самого клапанного механизма. Если в двигателе установлены некачественные или поддельные клапаны с нарушенной геометрией и неправильной термообработкой, разрушение при ударе происходит быстрее и носит более тяжелый характер. Поэтому использование оригинальных деталей от проверенных производителей – это дополнительная защита на случай аварийной ситуации.
Как предотвратить обрыв ремня ГРМ
Главная профилактика – своевременная замена ремня ГРМ. Регламент замены устанавливает производитель, и его нарушение – основная причина обрывов. Ремень стареет, резина теряет эластичность, появляются микротрещины . Натяжные и обводные ролики изнашиваются, их подшипники разрушаются, что приводит к перекосу ремня и его разрыву.
Кроме того, на состояние ремня влияют:
- попадание масла и технических жидкостей, разрушающих резину;
- неправильное натяжение (как слабое, так и чрезмерное);
- повреждение зубьев при морозном запуске или запуске с буксира.
Обрыв ремня ГРМ может привести к загибу клапанов. Единственный надежный способ избежать этого – строго соблюдать регламент замены ремня ГРМ и использовать качественные комплектующие. Если обрыв произошел, то требуется диагностика с частичной разборкой, и чем быстрее она будет проведена, тем меньше окажется стоимость ремонта.
