Двигатели ЗМЗ-405, ЗМЗ-406 и ЗМЗ-409 представляют собой семейство 16-клапанных силовых агрегатов, получивших широкое распространение. Несмотря на конструктивную унификацию головок блока цилиндров, клапанный механизм этих моторов имеет ряд нюансов, которые напрямую влияют на ресурс и корректность работы газораспределительного механизма. Неправильный подбор клапанов может привести к снижению мощности, повышенному расходу топлива и преждевременному выходу деталей из строя.
Почему клапаны 405, 406 и 409 объединены в одну группу?

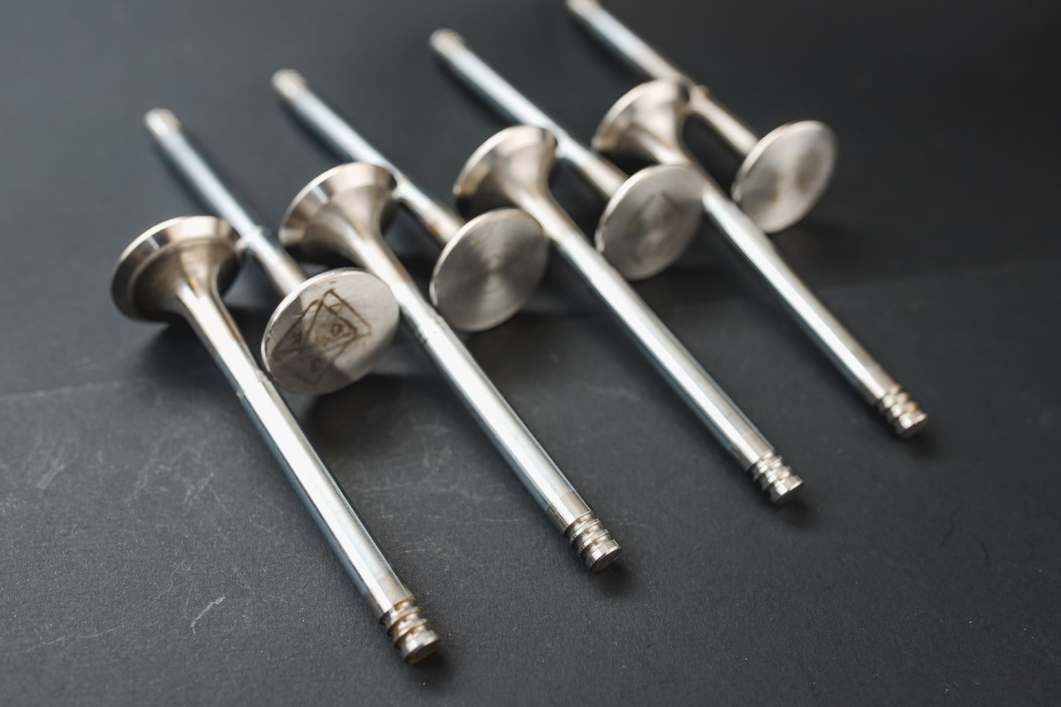

Все три мотора используют 16-клапанную головку блока, где на каждый цилиндр приходится по два впускных и два выпускных клапана. Диаметр тарелки впускного клапана составляет 37 мм, выпускного – 31 мм, а общая длина клапана – около 136 мм. Однако за внешним единством скрываются различия, которые проявляются при форсировке, работе на газе или использовании нештатных распредвалов.
Унификация клапанов для двигателей 405, 406 и 409 обусловлена общей конструктивной базой головки блока цилиндров. Все три мотора проектировались на единой платформе, что позволило использовать одинаковые направляющие втулки, седла и маслосъемные колпачки. При этом производители предусмотрели несколько исполнений клапанов, различающихся по материалу и термостойкости, что позволяет подобрать деталь под конкретные условия эксплуатации.
Технические различия клапанов ЗМЗ 405, 406 и 409
Клапанная продукция для двигателей этого семейства делится на поколения, привязанные к экологическим классам моторов. Внешне детали разных поколений почти неразличимы, но их ресурс и температурный предел существенно отличаются.
Поколение для ЗМЗ 406 (Евро-0, Евро-2). Изначально клапаны создавались под бензин АИ-92. Впускная деталь получила номер 406.1007010, выпускная – 406.1007012. Стержень у обеих версий имеет толщину 8,0 мм – этот параметр остался неизменным для всего семейства. Выпускные клапаны этого поколения выполнялись из жаропрочной стали, однако без усиленных наплавочных слоев, которые появились позже. Геометрия детали подбиралась строго под рабочий ход штатного гидротолкателя.
Поколение для Евро-3 и Евро-4 (ЗМЗ 405, 409). Переход на более строгие экологические нормы и рост рабочих температур, особенно заметный на газелевских моторах 40524, потребовали смены рецептуры сплава. Отличить клапан Евро-3 от Евро-2 визуально практически невозможно, но в артикуле появляется уточняющий индекс.
Установка клапана предыдущего поколения в мотор Евро-3 недопустима из-за возросшей тепловой нагрузки. Деталь старого образца быстрее утрачивает исходную геометрию, фаска просаживается, клапан оказывается зажатым и в итоге прогорает вместе с седлом.
Ключевое различие между клапанами для ЗМЗ 405, 406 и 409 лежит не в размерах, а в термостойкости материала. Детали ранних экологических классов не выдерживают режимов, в которых работают моторы Евро-3 и Евро-4. Для 405-х и 409-х двигателей следует выбирать артикулы с усиленной термостойкостью, а не универсальные детали от 406.
Типичные ошибки при подборе
- Неверный подбор по артикулу. Клапаны ЗМЗ-402 внешне похожи на 406-е, но имеют тарелку 47 мм и длину 117 мм. Для 16-клапанных головок они не подходят.
- Игнорирование условий эксплуатации. Установка стандартных клапанов на газовый мотор – гарантированный прогар. Для ГБО нужны только газовые исполнения с наплавкой до 1200 °C.
- Сборка ГБЦ из деталей разных лет. Если впускные клапаны одного производителя, а выпускные – другого, с худшими характеристиками, тепловое расширение становится неравномерным. Это ведет к микротрещинам между седлами.
- Непроверенные гидрокомпенсаторы. При замене клапанов на 405-м и 409-м моторах обязательно проверяйте состояние гидрокомпенсаторов. Изношенный компенсатор не компенсирует посадку клапана и держит его приоткрытым.
- Приобретение поддельной продукции. Подделки под оригинальные клапаны встречаются повсеместно. Производители наносят на торец тарелки уникальный идентификационный код, который проверяется на официальном сайте.
Как правильно подобрать клапаны для ЗМЗ 405, 406, 409
При выборе руководствуйтесь тремя критериями:
- Условия эксплуатации. Для штатного бензинового двигателя достаточно стандартной серии. Для ГБО и форсированных моторов – только газовые клапаны с наплавкой до 1200 °C.
- Тип клапана. Впускные и выпускные клапаны должны устанавливаться в паре с соответствующими направляющими втулками и седлами. Смешивание серий с разными характеристиками не рекомендуется.
- Проверка подлинности. Каждый оригинальный выпускной клапан имеет уникальный код на торце.
Челябинский автомеханический завод выпускает клапаны ЗМЗ 405, 406, 409 и также клапаны для двигателей ГАЗ, Урал, КАМАЗ и ЯМЗ. Продукция ЧАМЗ соответствует требованиям ведущих автопроизводителей России и стран СНГ. Строгий контроль на всех этапах производства и применение высоколегированных материалов гарантируют надежность и долговечность клапанного механизма. Качественные детали ЧАМЗ позволяют существенно продлить ресурс двигателя и избежать серьезных поломок.
