Клапаны газораспределительного механизма – одни из наиболее нагруженных деталей двигателя. Они работают при экстремально высоких температурах и повышенном давлении, попеременно пропуская в цилиндр свежий заряд и выпуская отработавшие газы. От их формы, материала и точности изготовления зависят наполнение цилиндров, эффективность сгорания топлива и, в конечном счете, мощность, экономичность и ресурс всего силового агрегата. На Челябинском автомеханическом заводе, более 60 лет выпускающем клапаны для двигателей ГАЗ, Урал, КАМАЗ и ЯМЗ, подчеркивают: понимание конструкции клапана помогает избежать ошибок при выборе деталей и продлить срок службы мотора.
Назначение и условия работы клапанов двигателя
В четырехтактном двигателе на каждый цилиндр приходится минимум два клапана: впускной и выпускной. Впускной открывается на такте впуска, пропуская топливно‑воздушную смесь или воздух, выпускной – на такте выпуска, удаляя отработавшие газы. В современных моторах нередко применяют по два впускных и два выпускных клапана на цилиндр, что улучшает наполнение и очистку.
Клапаны работают циклично, с высокой частотой, и при этом должны сохранять герметичность в закрытом состоянии. Малейшая неплотность приводит к падению компрессии, потере мощности и прогару деталей. Впускные клапаны охлаждаются поступающей смесью и работают при температурах около 300-400 °C. Выпускные контактируют с горячими выхлопными газами: в бензиновых двигателях температура достигает 800-900 °C, в дизельных – 500-700 °C. Кроме того, выпускные клапаны испытывают агрессивное химическое воздействие окислов азота, углерода и других соединений.
Конструктивные элементы клапана двигателя
Клапан состоит из нескольких частей, каждая из которых выполняет свою задачу:
- Тарелка – рабочая часть, непосредственно контактирующая с газовым потоком. Имеет коническую форму с фаской, которой клапан прилегает к седлу.
- Стержень – цилиндрический шток, перемещающийся в направляющей втулке. Он передает усилие от привода и обеспечивает точное движение клапана.
- Хвостовик – верхняя часть стержня, на которой крепятся сухари и тарелка пружины.
- Седло – кольцо из износостойкого материала, запрессованное в головку блока. Именно по седлу клапан герметизирует камеру сгорания.
- Направляющая втулка – обеспечивает соосность стержня и отводит часть тепла от клапана в головку.
- Пружина – возвращает клапан в закрытое положение. На высокооборотных двигателях нередко ставят две пружины разного диаметра для предотвращения резонанса.
Материалы изготовления клапана двигателя
Выбор материала определяет ресурс клапана. Для впускных клапанов, работающих в более мягких температурных условиях, применяют легированные стали – хромистые и хромокремнистые. Они обеспечивают достаточную износостойкость при умеренной стоимости.
Выпускные клапаны производят из жаропрочных никелевых сплавов с добавлением хрома и молибдена. Эти материалы сохраняют прочность и твердость при температурах, близких к 900 °C, и противостоят коррозии. В высоконагруженных двигателях применяют клапаны с полым стержнем, частично заполненным металлическим натрием. При рабочей температуре натрий плавится и перемещается внутри стержня, перенося тепло от тарелки к верхней части – это позволяет снизить температуру тарелки.
Для повышения долговечности на фаску выпускных клапанов наплавляют твердые сплавы – стеллит, кобальтовые и никелевые композиции. Такая наплавка значительно замедляет износ и предотвращает прогорание кромки.
Особенности впускных и выпускных клапанов двигателя
Конструктивные различия между впускным и выпускным клапаном обусловлены разными условиями работы. Диаметр тарелки впускного клапана обычно больше – это снижает сопротивление потоку и улучшает наполнение цилиндра. Выпускной клапан имеет тарелку меньшего диаметра, что продиктовано компоновочными ограничениями (необходимо оставить перемычки между седлами в головке) и меньшими требованиями к проходному сечению на выпуске, так как газы выталкиваются поршнем под давлением.
Толщина тарелки выпускного клапана больше, что повышает ее стойкость к прогоранию. Стержни выпускных клапанов нередко выполняют с усиленным хвостовиком и применяют специальные покрытия для уменьшения износа в направляющей втулке.
Тепловые зазоры клапанов двигателя и их значение
При нагреве металл расширяется, поэтому между хвостовиком клапана и кулачком распредвала предусмотрен тепловой зазор. У выпускного клапана он больше, поскольку тот нагревается сильнее и его стержень удлиняется заметнее. Недостаточный зазор приводит к тому, что клапан не до конца закрывается на горячем двигателе – падает компрессия, начинается прогорание тарелки. Слишком большой зазор вызывает ударные нагрузки, шум и ускоренный износ деталей.
На двигателях без гидрокомпенсаторов зазоры регулируются вручную с помощью щупов. Производители силовых агрегатов устанавливают свои нормативы, и их несоблюдение – одна из частых причин преждевременного выхода клапанов из строя.
Неисправности клапанного механизма двигателя и их признаки
К основным проблемам клапанного механизма относят:
- Прогорание фаски или тарелки – проявляется падением компрессии, перебоями в работе, хлопками в выпускной системе.
- Деформация стержня и зависание клапана – возникает из-за перегрева или накопления нагара; двигатель теряет мощность, работает с перебоями.
- Износ направляющих втулок – приводит к повышенному расходу масла, дымлению и стуку.
- Ослабление или поломка пружин – клапан не успевает закрыться на высоких оборотах, возможна встреча с поршнем.
Своевременная диагностика и замена изношенных компонентов позволяют избежать капитального ремонта головки блока и поршневой группы.

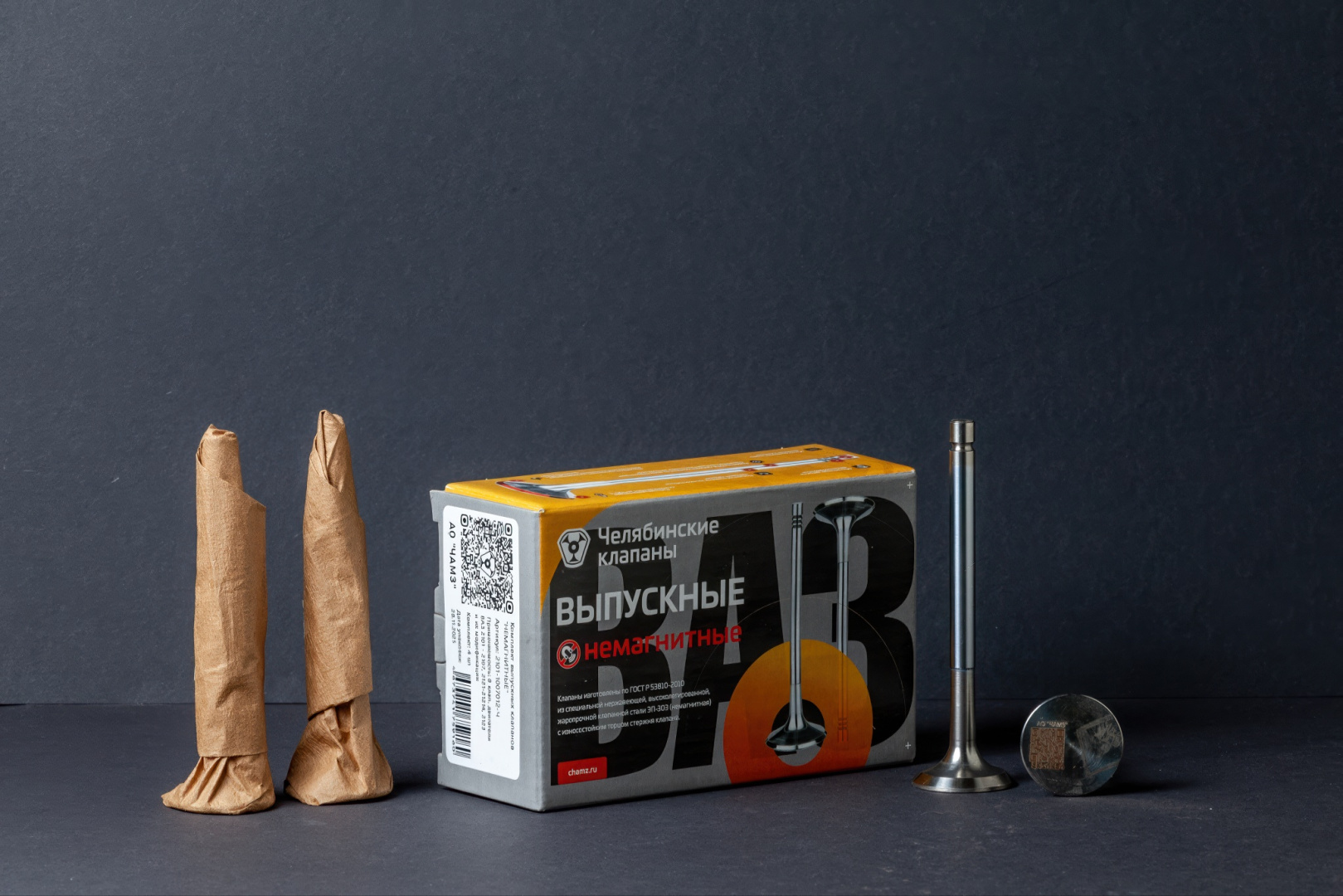

Качество и долговечность клапанов напрямую определяют ресурс двигателя. Челябинский автомеханический завод более 60 лет поставляет клапаны для дизельных, инжекторных и карбюраторных моторов, работающих в составе техники ГАЗ, Урал, КАМАЗ, ЯМЗ и многих других. Строгий контроль на всех этапах производства, использование высоколегированных сталей и современных методов термообработки гарантируют точность геометрии, стабильность характеристик и длительный срок службы в самых тяжелых условиях эксплуатации.
