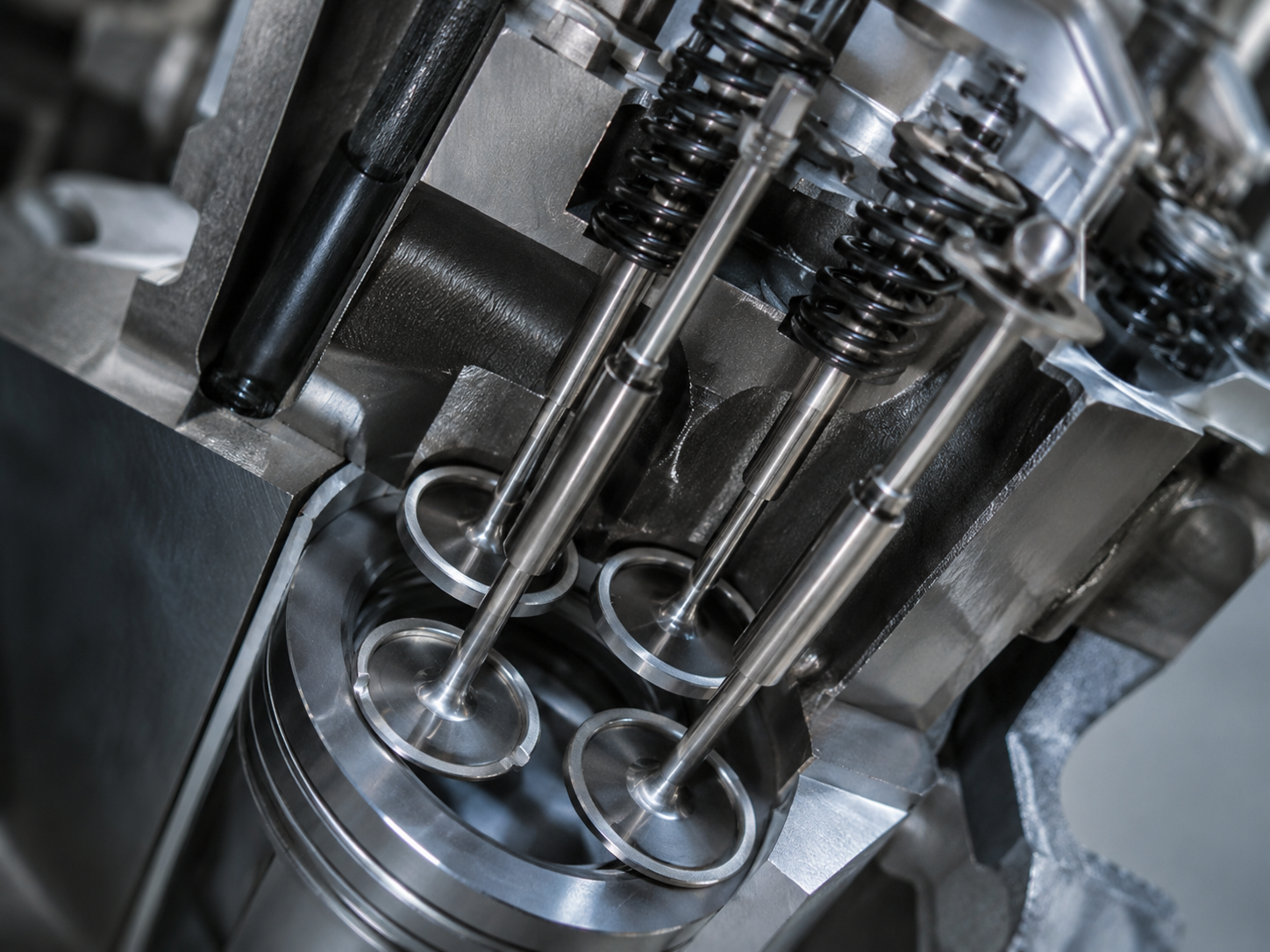

Клапаны двигателя внутреннего сгорания – это ключевые элементы газораспределительного механизма, от которых напрямую зависит стабильность работы двигателя, его мощность и ресурс.
Назначение и принцип работы
Клапаны выполняют важнейшую функцию – регулируют процессы впуска топливно-воздушной смеси и выпуска отработанных газов. Впускной клапан открывается для подачи смеси в цилиндр, а выпускной – для удаления продуктов сгорания.
Работа клапанов синхронизирована с вращением коленчатого вала. В течение цикла клапаны открываются и закрываются под воздействием распределительного механизма и возвратных пружин. При этом они испытывают значительные нагрузки: температура впускных клапанов достигает 400–600°C, а выпускных – до 900°C. Герметичность прилегания к седлу обеспечивает необходимую компрессию, которая напрямую влияет на эффективность двигателя.
Конструкция клапана
Клапан ДВС имеет относительно простую, но технологически сложную конструкцию, включающую несколько основных элементов:
- тарелка – рабочая часть, взаимодействующая с газовыми потоками;
- конус – обеспечивает плотное прилегание к седлу;
- стебель – направляет движение клапана;
- седло – зона контакта, подверженная максимальному износу.
Для повышения ресурса используются специальные материалы и покрытия. Впускные клапаны чаще изготавливаются из легированных сталей, а выпускные – из жаропрочных сплавов с дополнительной защитой от высоких температур и коррозии.
Классификация по материалу
Материал клапана определяет его эксплуатационные характеристики и область применения:
- углеродистые стали – применяются в бюджетных решениях, подходят для малонагруженных двигателей;
- легированные стали – универсальный вариант, обеспечивающий баланс прочности и стойкости к температуре;
- жаропрочные сплавы – используются в выпускных клапанах, особенно в турбированных двигателях;
- клапаны с напылением – имеют дополнительное покрытие (например, стеллит), увеличивающее срок службы и устойчивость к износу.
Классификация по конструкции
По конструктивным особенностям клапаны делятся на несколько типов:
- плоские – наиболее распространенный вариант для серийных двигателей;
- конические – обеспечивают улучшенную аэродинамику потока;
- усиленные – имеют утолщенную тарелку и применяются в условиях повышенных нагрузок;
- специальные конструкции – используются в узкоспециализированных двигателях.
Выбор конструкции зависит от типа двигателя, его мощности и условий эксплуатации.
Классификация по назначению
По функциональному назначению клапаны делятся на:
- впускные – работают при более низких температурах, имеют больший диаметр для эффективного наполнения цилиндра;
- выпускные – подвергаются высоким термическим нагрузкам, поэтому изготавливаются из более стойких материалов и часто имеют дополнительное охлаждение;
- комбинированные решения – встречаются в специализированных двигателях.
Каждый тип клапана выполняет свою задачу, и их правильный подбор критически важен для работы двигателя.
Основные размеры и допуски
Геометрические параметры клапанов строго регламентированы. Диаметр стебля, размер тарелки, длина и угол конуса подбираются с высокой точностью. Даже минимальные отклонения могут привести к потере герметичности и снижению ресурса двигателя.
Современные производители, включая Челябинский автомеханический завод, обеспечивают высокую точность обработки и соответствие строгим техническим требованиям.
Особенности производства
Производство клапанов – это сложный технологический процесс, включающий литье, механическую обработку, шлифовку и нанесение защитных покрытий. Особое внимание уделяется контролю качества: изделия проходят проверку на прочность, герметичность и износостойкость.
ЧАМЗ использует современные методы обработки и контроля, включая дефектоскопию и ресурсные испытания, что позволяет гарантировать стабильное качество продукции.
Признаки износа и необходимость замены
Со временем клапаны подвергаются износу, что может привести к снижению эффективности двигателя. Основные признаки:
- падение компрессии;
- нестабильная работа двигателя;
- появление посторонних шумов;
- увеличение расхода топлива.
При обнаружении таких симптомов рекомендуется провести диагностику и при необходимости заменить клапаны комплектом.
Как выбрать клапаны
При выборе клапанов важно учитывать:
- соответствие модели двигателя;
- качество материалов и обработки;
- наличие защитных покрытий;
- репутацию производителя.
Клапаны ДВС – это один из важнейших элементов двигателя, от которого зависит его эффективность и ресурс. Правильный выбор и своевременная замена этих деталей обеспечивают стабильную работу автомобиля на долгие годы.
Уже более 60 лет Челябинский автомеханический завод (ЧАМЗ) поставляет надежные клапаны для карбюраторных, дизельных и инжекторных двигателей ведущим предприятиям России и стран СНГ. Высокое качество продукции и строгий контроль на всех этапах производства обеспечивают долговечность и устойчивую работу двигателей в любых условиях.
Продукция ЧАМЗ сочетает в себе проверенные технологии, высокое качество и надежность, что делает ее востребованной на рынке уже более полувека.
