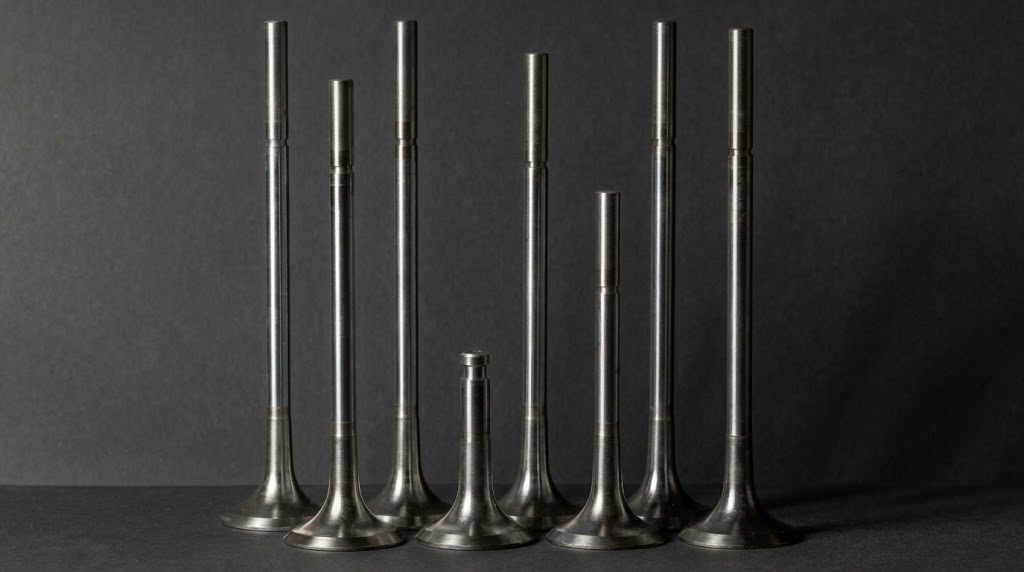

Как подобрать клапана двигателя по размеру?

Точное соответствие геометрических параметров клапанов является обязательным условием для стабильной работы двигателя. Отклонение даже в долях миллиметра может привести к потере компрессии, перегреву и серьезным повреждениям головки блока цилиндров. Поэтому при замене деталей важно правильно определить все необходимые размеры.

Ключевые параметры клапанов

При подборе клапанов необходимо учитывать несколько основных геометрических характеристик, каждая из которых влияет на работу газораспределительного механизма:

• Диаметр тарелки (головки) клапана;
• Длина стержня клапана;
• Диаметр стержня;
• Угол фаски седла клапана.

Размеры клапанов подвержены вариациям в рамках единой модели силового агрегата, что определяется годом его производства и спецификой конкретной модификации. Конструктивно тарелка впускного клапана выполняется с увеличенным диаметром относительно выпускного элемента.

Стандартные размеры клапанов для разных двигателей

В таблице приведены примерные размеры клапанов для популярных типов двигателей. Даже в рамках одной модели размеры могут варьироваться в зависимости от года выпуска и модификации головки блока цилиндров.

Оценка диаметра тарелки требует обязательного учета текущего профиля ее рабочей фаски. Проведение восстановительных работ, таких как притирка или фрезерование седел, неизбежно приводит к небольшим отклонениям фактических габаритов от заводских спецификаций. Однако если степень истончения металла выходит за пределы регламентных допусков, дальнейшая эксплуатация детали запрещается, поскольку она подлежит замене.

Нормативные зазоры в направляющих втулках

Техническое состояние сопряжения «стержень клапана – направляющая втулка» выступает определяющим фактором, влияющим на общий эксплуатационный ресурс клапанной группы. Данный узел выполняет критически важную функцию: именно через эту зону контакта осуществляется основной отвод тепловой энергии от разогретого клапана к корпусу головки блока цилиндров.

Нормативные значения зазоров:

• Для впускных клапанов большинства легковых двигателей рабочий зазор составляет от 0,02 до 0,05 мм;
• Для выпускных клапанов допустимый зазор обычно шире от 0,03 до 0,08 мм из-за более высоких температур расширения;

Предельный износ, требующий ремонта, наступает при превышении зазора 0,10–0,15 мм в зависимости от модели двигателя.

Измерение зазора проводится с использованием нутромера или комбинации микрометра и индикаторного нутромера. Измерения выполняются в нескольких плоскостях, так как износ втулок часто носит неравномерный характер. При превышении максимально допустимого значения требуется замена втулок и, зачастую, самих клапанов.

Способы определения необходимых размеров

1. Поиск по старой детали. На снятом клапане часто присутствует заводская маркировка. Важно переписать все символы без ошибок, но при этом учитывать, что на детали может быть указан не каталожный номер, а код отливки или производственный номер. Полученную маркировку необходимо сверить с каталогом производителя.
2. Поиск по VIN-коду автомобиля. VIN представляет собой уникальный 17-значный идентификатор, содержащий данные о заводе-изготовителе, характеристиках автомобиля и годе выпуска. При вводе VIN-кода в электронный каталог система автоматически определяет точную комплектацию автомобиля и выдает список оригинальных артикулов всех деталей, включая клапаны.
3. Поиск по марке, модели и году выпуска. Когда VIN-код недоступен, можно воспользоваться поиском по марке, модели, году выпуска и объему двигателя. Чем точнее введены данные, тем выше вероятность получить корректный артикул.

Материалы изготовления и их влияние на размеры

Подбор материала для изготовления клапанов обусловлен их габаритами и расположением в системе газораспределения. Впускные клапаны производят преимущественно из хромистых или хромоникелевых сталей, поскольку они охлаждаются за счет поступающей топливовоздушной смеси. В двигателях стандартной комплектации для впускных каналов используется сталь марки 40Х9С2, а для выпускных – 40Х10С2М.

Выпускные клапаны функционируют в более жестких термических условиях, поэтому для их производства применяют жаропрочные сплавы, дополнительно легированные никелем, кобальтом и вольфрамом. В высокофорсированных силовых агрегатах устанавливают клапаны с полым стержнем, содержащим металлический натрий. В процессе работы натрий переходит в жидкое состояние и перемещается внутри полости, обеспечивая эффективный отвод тепла от тарелки к стержню. Данная технология позволяет снизить рабочую температуру узла на 100–150 градусов.

Для спортивных и тюнинговых двигателей используются титановые клапаны или клапаны из инконеля, способные выдерживать экстремальные температуры и нагрузки. При замене клапанов на тюнинговые важно учитывать их вес, так как уменьшение массы позволяет повысить максимальные обороты двигателя.

Риски использования неправильно подобранных клапанов

Использование клапанов с неправильными размерами создает серьезные риски для двигателя. Деталь может не установиться в направляющую втулку, не обеспечить герметичность камеры сгорания или повредить седло.

Оригинальные клапаны имеют строгую кодировку, позволяющую проверить подлинность. Подделки часто содержат ошибки в маркировке или используют универсальные номера, не соответствующие каталогу производителя.

Основные последствия ошибок при подборе:

• Потеря компрессии и снижение мощности;
• Повышенный расход масла и топлива;
• Перегрев и деформация головки блока цилиндров;
• Прогар клапана и повреждение поршневой группы.

Проверка корректности подобранного артикула

1. Сверьте артикул с данными из двух независимых источников;
2. Убедитесь, что деталь соответствует диапазону серий автомобиля;
3. Проверьте количество клапанов на один цилиндр и тип двигателя;
4. При сомнениях проконсультируйтесь с техническим специалистом.

Правильный подбор клапанов по размерам и артикулу напрямую влияет на ресурс двигателя, расход топлива и стабильность его работы. Поиск по VIN-коду или по маркировке со старой детали исключает ошибки при подборе и позволяет быстро найти как оригинальную запчасть, так и подходящий аналог. При выборе клапанов важно учитывать не только диаметр тарелки, но и длину стержня, диаметр стержня, угол фаски седла, а также материал изготовления и условия эксплуатации двигателя.

Челябинский автомеханический завод более 60 лет выпускает клапаны для двигателей ГАЗ, Урал, КАМАЗ и ЯМЗ. Продукция ЧАМЗ изготавливается из высоколегированных сталей с применением современных методов термообработки, что обеспечивает точность геометрии и длительный срок службы. Для защиты от подделок на каждый клапан наносится уникальный идентификационный номер, позволяющий проверить подлинность детали. Качественные клапаны ЧАМЗ и их правильный подбор – два условия, при которых двигатель будет работать стабильно и без серьезных поломок.
