Клапан двигателя внутреннего сгорания – одна из ключевых деталей газораспределительного механизма. Он отвечает за подачу топливно-воздушной смеси в цилиндр и вывод отработавших газов. Во время работы двигателя клапаны открываются и закрываются миллиарды раз, постоянно испытывая высокие температуры, давление и механические нагрузки.
Общее устройство клапана

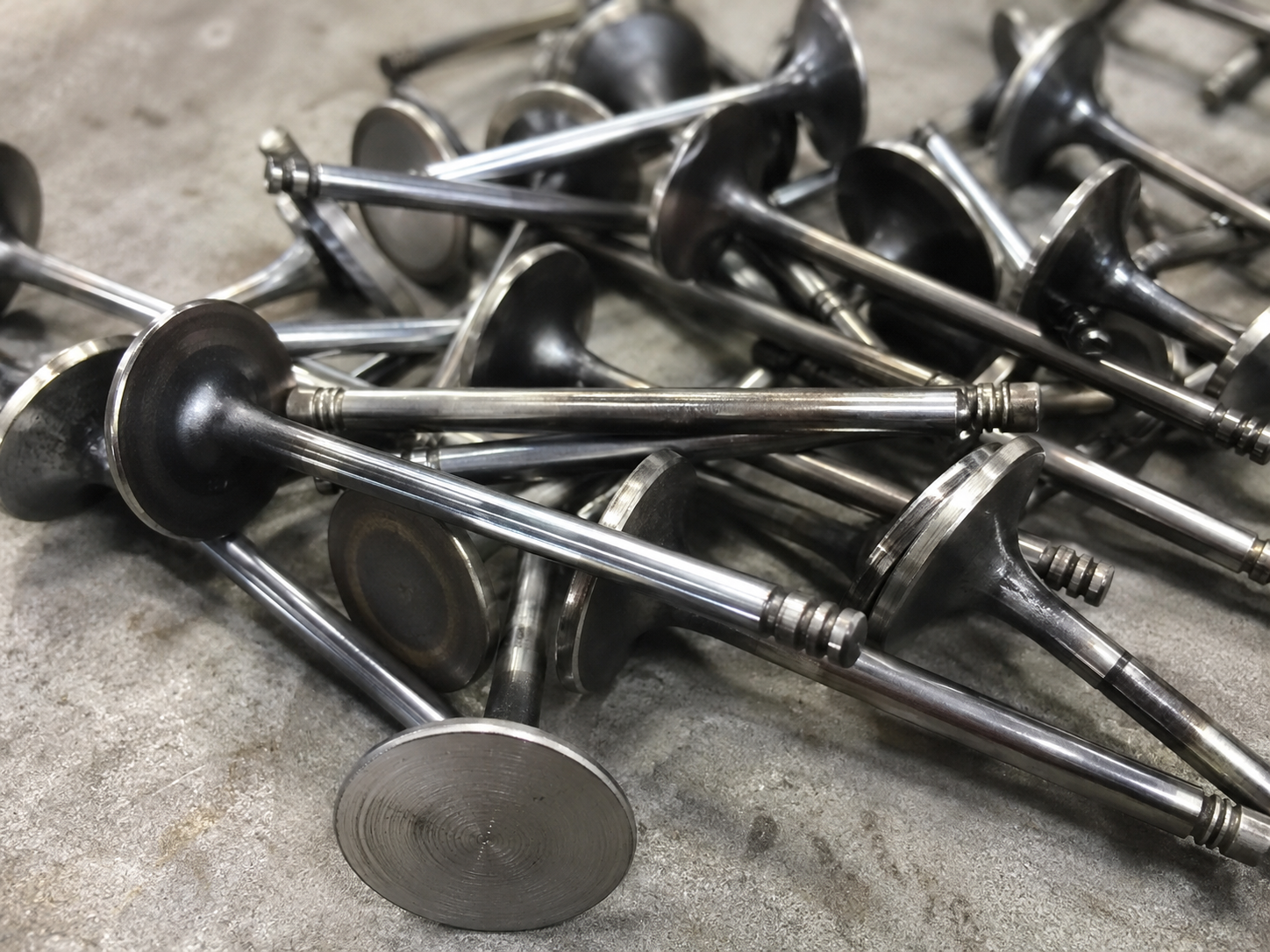

Большинство современных двигателей используют тарельчатые клапаны. Конструкция относительно простая, но каждая ее часть выполняет важную функцию. Основными элементами клапана являются тарелка, рабочая фаска, стебель, пятка и канавки под сухари.
Впускные и выпускные клапаны отличаются условиями работы. Впускные работают при более низкой температуре – примерно до 500 °C, тогда как выпускные могут нагреваться до 800–900 °C. Из-за этого для их производства используют разные материалы и технологии обработки.
На Челябинском автомеханическом заводе применяются высоколегированные стали, плазменная наплавка и термообработка, позволяющие значительно увеличить ресурс деталей.
Тарелка клапана
Тарелка – это нижняя часть клапана, которая перекрывает канал в головке блока цилиндров. Именно она обеспечивает герметичность камеры сгорания в закрытом положении.
Размеры тарелки зависят от типа двигателя. У впускных клапанов диаметр обычно больше, поскольку через них должна проходить топливно-воздушная смесь. У выпускных диаметр меньше, но при этом сама деталь должна выдерживать более серьезную термическую нагрузку.
Во время работы тарелка испытывает воздействие раскаленных газов, давление в цилиндре и постоянные удары о седло. Поэтому для ее изготовления используют жаропрочные стали. На ЧАМЗ тарелки формируют методом горячей высадки, благодаря чему деталь получается монолитной и более устойчивой к разрушению.
Рабочая фаска
Рабочая фаска, или конус клапана, находится по краю тарелки. Именно эта поверхность контактирует с седлом клапана и обеспечивает плотное закрытие камеры сгорания.
Качество фаски напрямую влияет на компрессию двигателя. Если поверхность повреждена, появляется утечка газов, падает мощность мотора и возрастает риск прогара клапана.
Для повышения износостойкости фаску часто усиливают специальными наплавками. На выпускных клапанах ЧАМЗ применяется стеллитовое покрытие – жаропрочный сплав на основе кобальта и хрома. Такая технология помогает значительно снизить износ даже при работе в тяжелых условиях.
Стебель клапана
Стебель, или шток, соединяет тарелку с приводом газораспределительного механизма. Через него передается усилие от распредвала, коромысла или толкателя.
Во время работы стебель постоянно движется внутри направляющей втулки, поэтому поверхность должна обладать высокой износостойкостью и точной геометрией. Даже небольшой люфт приводит к повышенному расходу масла и ухудшению работы двигателя.
Для защиты от износа поверхность стебля подвергают хромированию или азотированию. Некоторые клапаны дополнительно имеют внутреннее натриевое охлаждение – такая конструкция помогает эффективнее отводить тепло от выпускных клапанов турбированных моторов.
Пятка клапана
Пяткой называют верхнюю часть стебля, которая контактирует с элементами привода ГРМ. На нее приходится постоянная ударная нагрузка при открытии и закрытии клапана.
Поверхность пятки закаливают для повышения твердости и устойчивости к износу. Если эта часть повреждается, появляются стуки в механизме газораспределения и нарушается работа клапанного привода.
На ЧАМЗ геометрия пятки подбирается таким образом, чтобы нагрузка распределялась максимально равномерно и не вызывала ускоренного износа деталей ГРМ.
Канавки под сухари
В верхней части клапана расположены специальные канавки, в которые устанавливаются сухари. Они фиксируют тарелку пружины и удерживают клапан в механизме.
Несмотря на небольшой размер, эта зона испытывает серьезные нагрузки. Некачественная обработка или дефекты металла могут привести к разрушению фиксации и серьезной поломке двигателя.
Именно поэтому при производстве клапанов большое внимание уделяется точности механической обработки и контролю размеров.
Дополнительные элементы
Помимо самого клапана, важную роль играют направляющие втулки, маслосъемные колпачки и клапанные пружины. Все эти детали работают как единая система.
Направляющая втулка обеспечивает точное движение стебля, а маслосъемный колпачок препятствует попаданию лишнего масла в камеру сгорания. Клапанная пружина отвечает за своевременное закрытие клапана и стабильную работу механизма на высоких оборотах.
На современных двигателях также могут использоваться системы принудительного вращения клапана, которые уменьшают локальный износ фаски и улучшают охлаждение детали.
Клапан ДВС работает в экстремальных условиях – высокие температуры, давление, трение и постоянные циклы открытия и закрытия требуют высокой точности изготовления и качественных материалов. Даже небольшие отклонения по геометрии или твердости могут привести к потере компрессии, прогару или разрушению двигателя.
Челябинский автомеханический завод использует современные методы обработки, термообработки и контроля качества, благодаря чему клапаны ЧАМЗ отличаются высокой надежностью и большим ресурсом. Именно сочетание правильной конструкции, качественной стали и точного производства позволяет обеспечить стабильную работу двигателя в течение сотен тысяч километров.
